Насос воздушный 02.012
Данный поршневой насос смонтирован в машине и предназначен для отсасывания воздуха из замкнутого пространства машины.
Основные детали насоса: цилиндр 1, поршень 2 и поршневые кольца 3. Шток 5 и кривошип 9, соединенные пальцем 7, преобразуют вращательное движение зубчатого колеса 8 в возвратно поступательное движение поршня в цилиндре.
Поршень крепится на штоке 5 специальной гайкой 4, которая имеет два цилиндрических отверстия под ключ для завинчивания. Винты 15, соединяющие гайку с поршнем, предохраняют ее от отвинчивания.
В верхней части цилиндра расположены всасывающий 12 и нагнетательный 11 клапаны. Отверстия седла в корпусах клапанов закрыты шариками 28, которые прижаты пружинами 13.
Сила прижатия пружин регулируется гайками 10.
При движении поршня вниз в цилиндре создается разрежение, всасывающий клапан 12 открывается, и воздух из системы засасывается в цилиндр. При движении поршня вверх под действием сжатого воздуха открывается нагнетательный клапан 11, и воздух выталкивается в атмосферу.
В ось 6 и палец 7 запрессованы штифты 20, которые предохраняют их от проворачивания, так как заведены в прорези, имеющиеся в кривошипе и станине. Трущиеся поверхности смазываются через масленки 26 и 27.

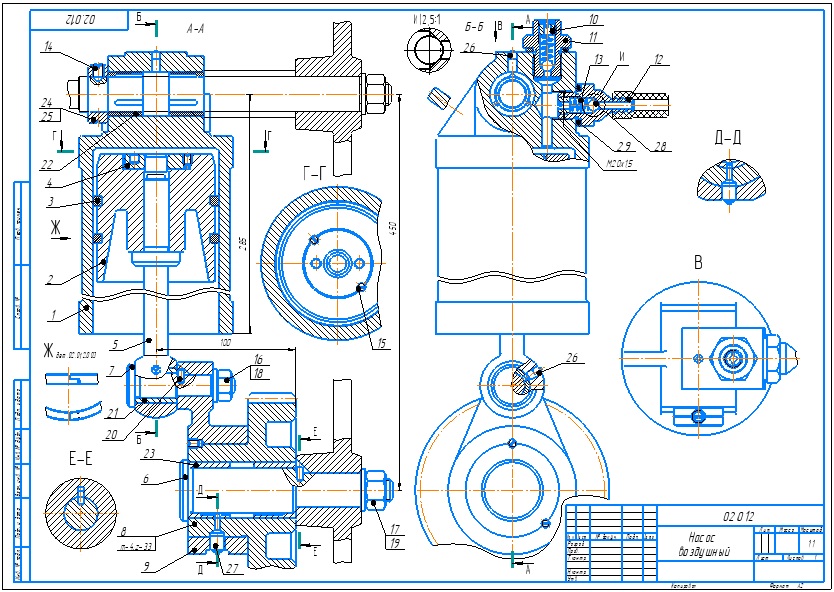

Насос воздушный 02.012 сб
Насос воздушный 02.012 спецификация

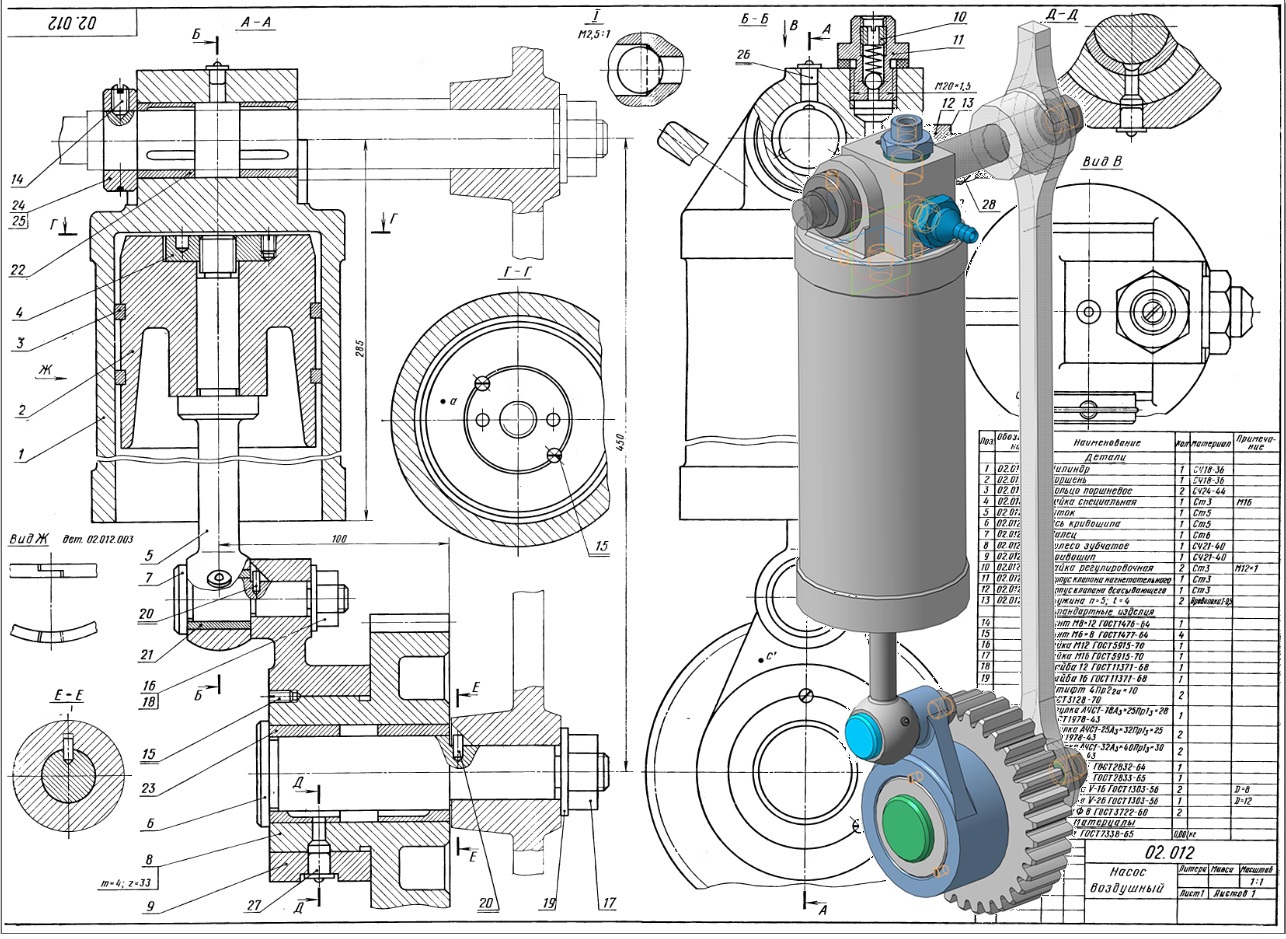

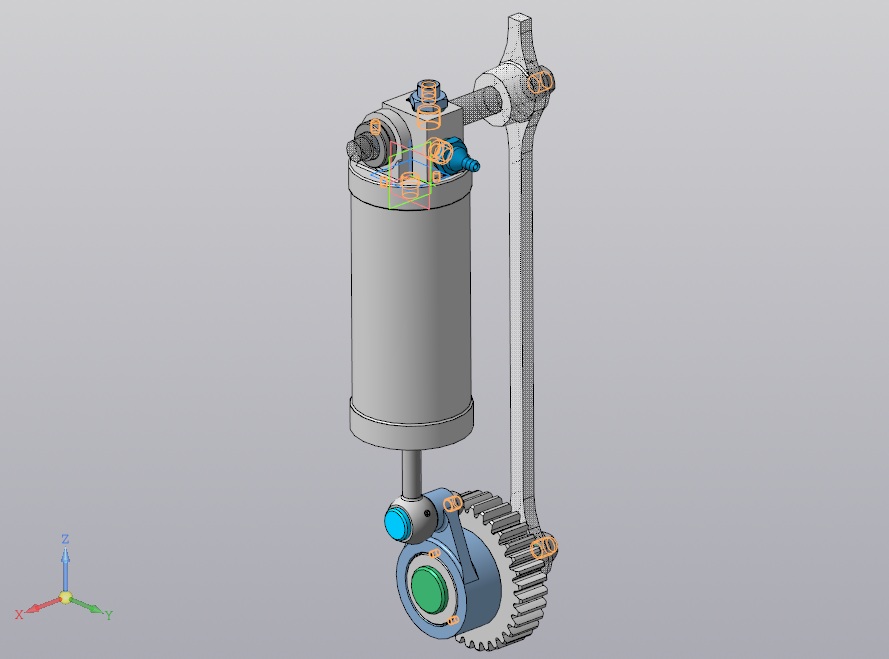

Насос воздушный 02.012 3d сборка

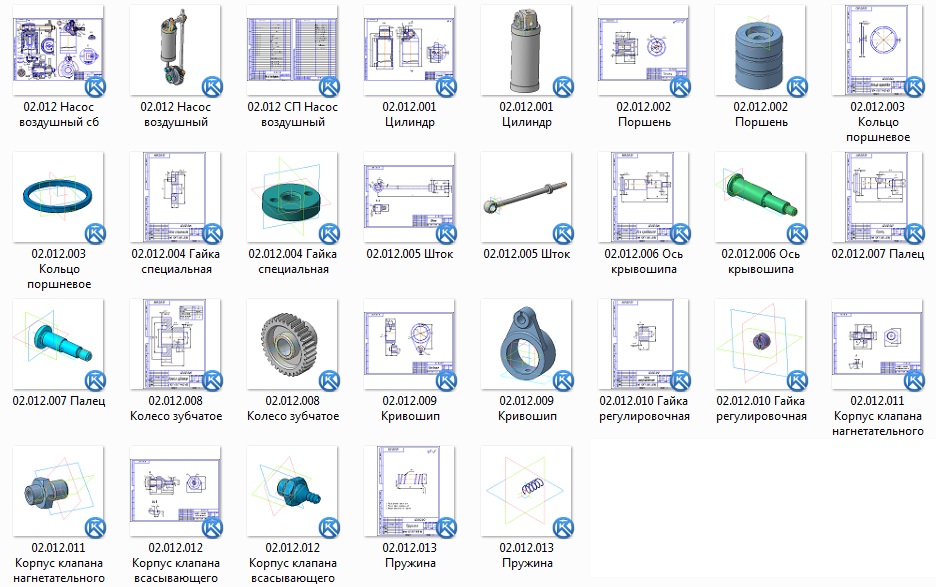

Насос воздушный 02.012 чертежи
Цилиндр 02.012.001
Поршень 02.012.002
Кольцо поршневое 02.012.003
Гайка специальная 02.012.004
Шток 02.012.005
Ось крывошипа 02.012.006
Палец 02.012.007
Колесо зубчатое 02.012.008
Кривошип 02.012.009
Гайка регулировочная 02.012.010
Корпус клапана нагнетательного 02.012.011
Корпус клапана всасывающего 02.012.012
Пружина 02.012.013
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
