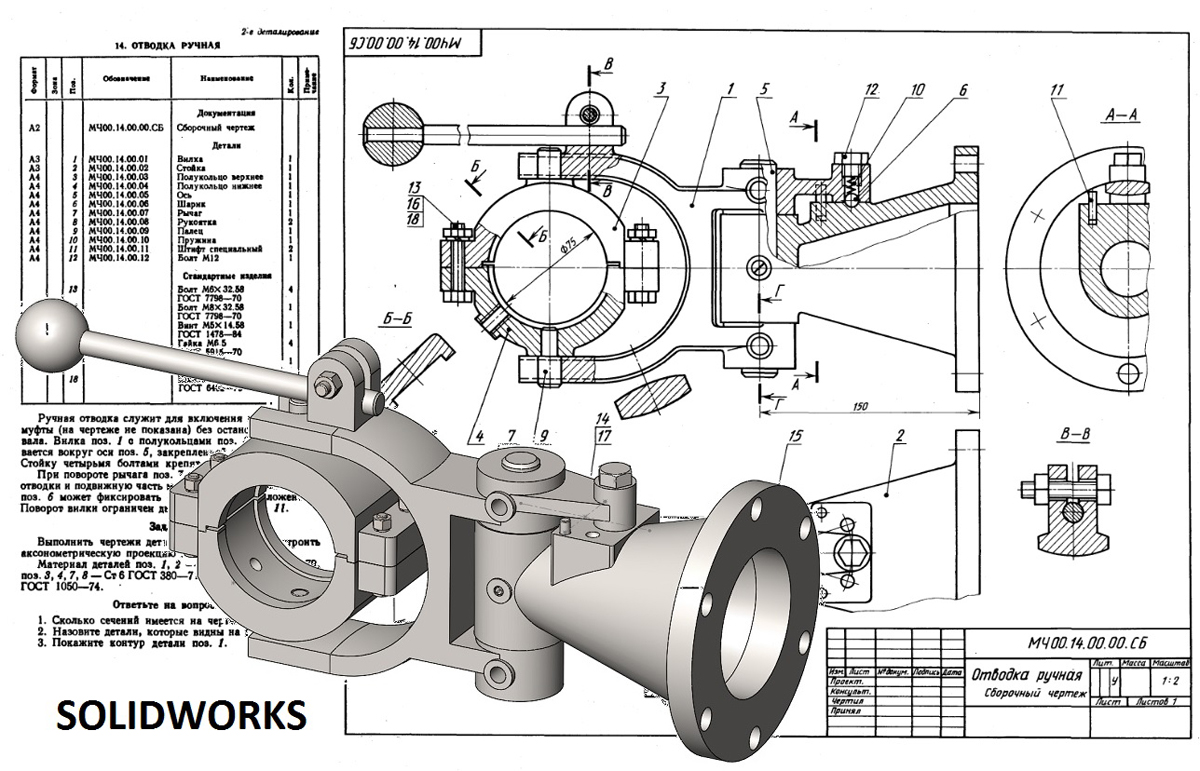

Отводка ручная МЧ00.14.00.00 solidworks
Отводка ручная МЧ00.14.00.00 солид воркс
Ручная отводка служит для включения и выключения муфты (на чертеже не показана) без остановки ведущего вала. Вилка поз. 1 c полукольцами поз. 3, 4 поворачивается вокруг оси поз. 5, закрепленной на стойке поз. 2. Стойку четырьмя болтами крепят к станине или стене.
При повороте рычага поз. 7 вилка перемещает кольцо отводки и подвижную часть муфты вдоль оси вала. Шарик поз. 6 может фиксировать отводку в трех положениях. Поворот вилки ограничен двумя штифтами поз. 11.

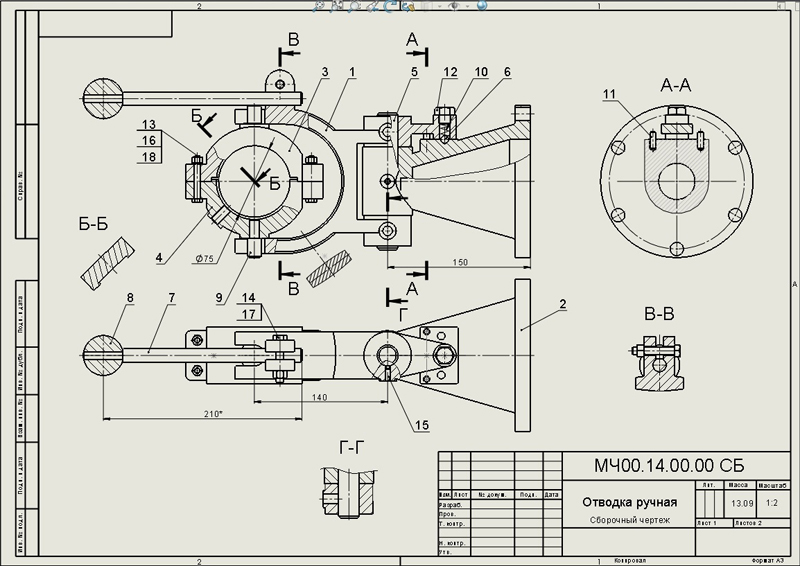

Отводка ручная МЧ00.14.00.00 сборочный чертеж
Отводка ручная МЧ00.14.00.00 спецификация вшита в сборочный чертеж на втором листе
Вилка МЧ00.14.00.01 чертеж+3d модель
Стойка МЧ00.14.00.02 чертеж+3d модель
Полукольцо верхнее МЧ00.14.00.03 чертеж+3d модель
Полукольцо нижнее МЧ00.14.00.04 чертеж+3d модель
Ось МЧ00.14.00.05 чертеж+3d модель
Рычаг МЧ00.14.00.07 чертеж+3d модель
Рукоятка МЧ00.14.00.08 чертеж+3d модель
Палец МЧ00.14.00.09 чертеж+3d модель
Пружина МЧ00.14.00.10 чертеж+3d модель
Штифт специальный МЧ00.14.00.11 чертеж+3d модель
Болт М12 МЧ00.14.00.12 чертеж+3d модель

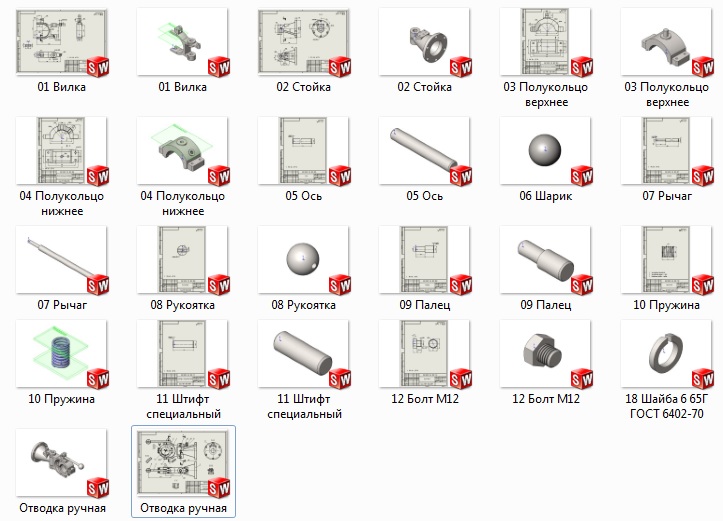

Все чертежи и 3D модели (все показано на скриншотах) выполнены SOLIDWORKS 2016.
Также открывать и просматривать чертежи и 3D-модели, выполненные в SOLIDWORKS возможно в SolidWorks eDrawings Viewer .
По другим вариантам и всем вопросам пишите в Л/С. Отвечу и помогу.
