Ролик поворотный 00.42.000 СБ

Ролик поворотный 00.42.000

Поворотный ролик применяется в тележках, служащих для перевозки деталей машин в цехах заводах.

Ролик устанавливается в кронштейнах 3 и 4 которые болтами крепятся к тележке. Через кронштейны 3 и 4 проходит цилиндрическая часть вилки 1, закрепленная гайкой 14. между втулкой кронштейна 3 и вилкой 1 установлен упорный шарикоподшипник 16. В ролике 5 запрессован шарикоподшипник 15, который зажимается крышкой 6, втулками 8 и винтами 12. На ролик 5 натянут бандаж 7. В ролике 6 имеются выточки под уплотнительные кольца 17, которые препятствуют попаданию пыли в подшипник.

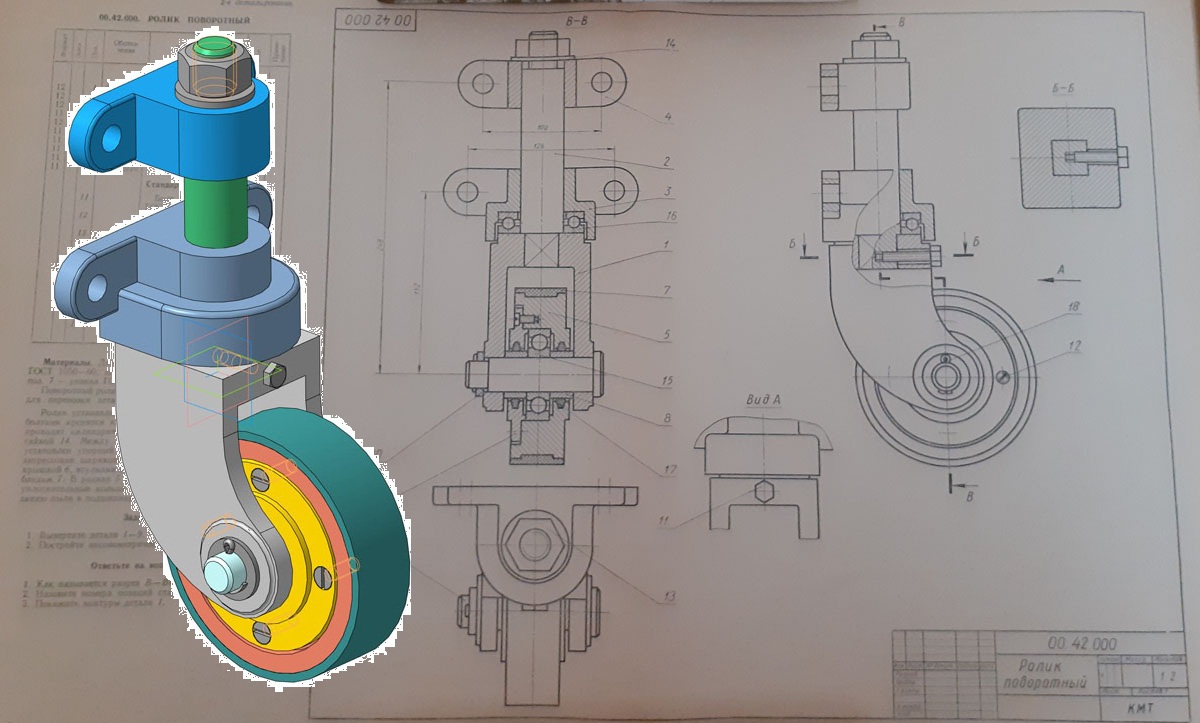

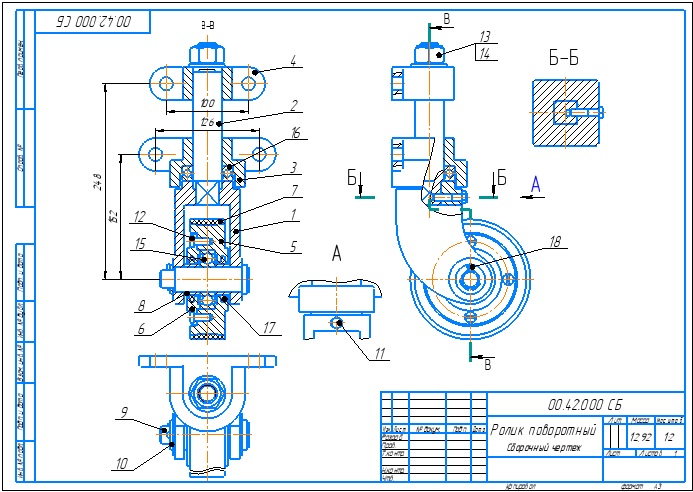

Ролик поворотный 00.42.000 СБ

Ролик поворотный 00.42.000 спецификация

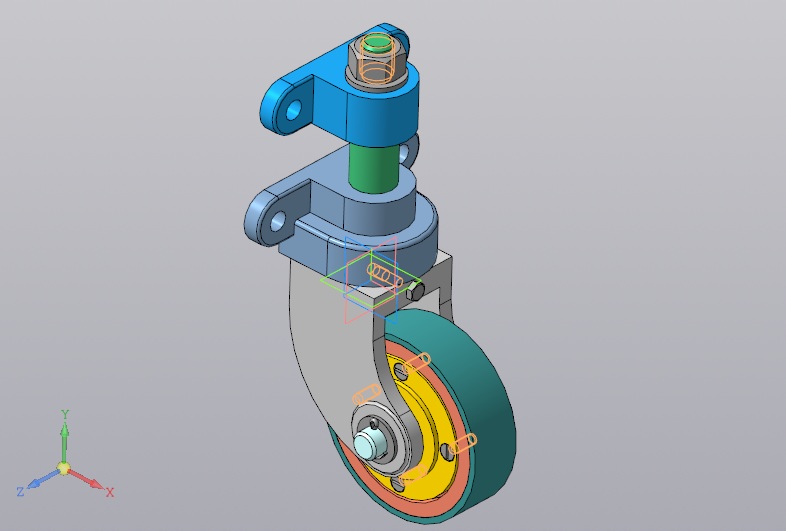

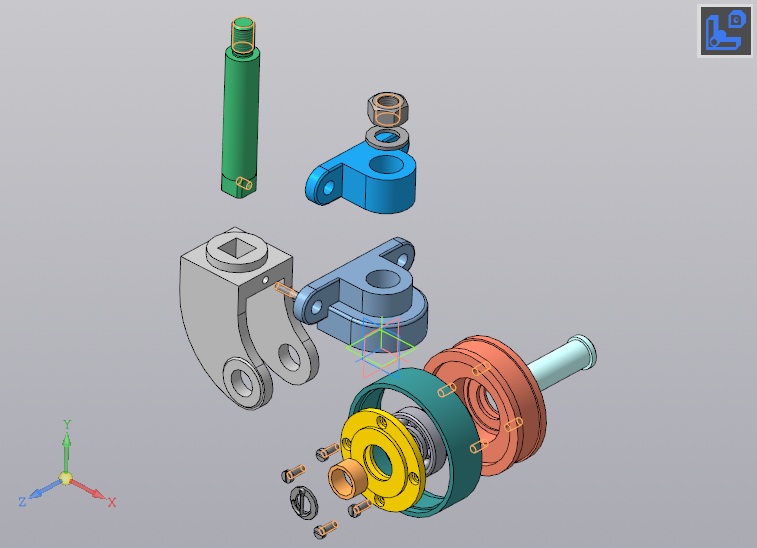

Ролик поворотный 00.42.000 3d сборка

Ролик поворотный 00.42.000 чертежи

Вилка 00.42.001

Стержень 00.42.002

Кронштейн 00.42.003

Кронштейн 00.42.004

Ролик 00.42.005

Крышка 00.42.006

Бандаж 00.42.007

Втулка 00.42.008

Ось 00.42.009

Шайба 00.42.010

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
