Внешнее электроснабжение промышленных и гражданских зданий. Вариант 3

Контрольная работа состоит из расчётной и графической частей. При выполнении расчётной части необходимо ссылаться на справочную литературу, выбранное электрооборудование расшифровывать. В графической части подписать выбранное электрооборудование.
Все расчеты и выбор электрооборудования должны выполняться с подробными пояснениями и ссылками на литературу.
Контрольные задания разработаны на 30 вариантов. Номер варианта соответствует порядковому номеру зачётной книжки студента.
Задание к выполнению контрольной работы

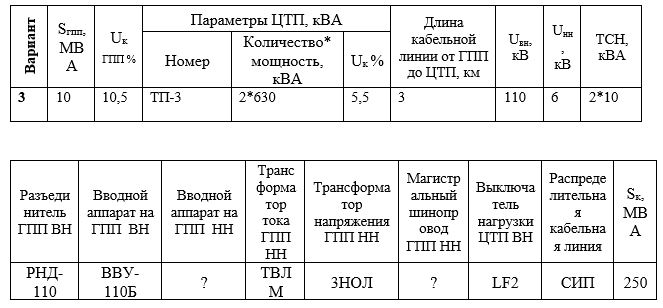

1. Рассчитайте токи короткого замыкания в относительных единицах на высоком и низком напряжениях, для своего варианта, выберите электрооборудование, расчет произведите только по трем точкам. (задание на 29 вариант изображено на рисунке 1 в демо-файле)
2. Начертите от руки или в графическом редакторе схему электрическую однолинейную электроснабжения ЦТП от ГПП (приложение 1, которое изображено на рисунке 2 в демо-файле), согласно своего варианта с обозначением типа элетрооборудования ГПП и ЦТП.

1. Конюхов Е.А. Электроснабжение объектов: учеб. пособие для СПО. 7-е изд. испр. М.: Издательский центр «Академия», 2011. 320 с.
2. Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок. М.: КНОРУС,2012.168с.
3. Правила устройства электроустановок. 6-е . и 7-е изд. с изм. и доп. М.: КНОРУС, 2011. 488 с.
4. Макаров Е.Ф. Справочник по электрическим сетям 0,4-35 кВ и 110-1150 кВ Том 2-4. М.: 2008г
5. РД 153-34.0-20.527-98. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования.
