Иванов Ю.Б. Атлас чертежей общих видов для деталирования. И02.02.00.00 СБ - Пресс винтовой. Сборочный чертеж. Деталирование. Модели.
Винтовой пресс служит для выполнения сборочных операций — запрессовки небольших деталей, например, валика 1 в диск 2 (рис. 1). При запрессовке применяют специальное приспособление 3, устанавливаемое на столе станины пресса, которое позволяет выдерживать при запрессовке размер А. Давление на валик 1 создается ползуном пресса 4. Ползун 2 (см. чертеж) имеет поступательное движение. От проворачивания ползуна 2 в станине 1 двумя винтами 12 и болтом 13 закреплена шпонка 16. Для уменьшения сил трения между вращающимся ходовым винтом 4 и поступательно перемещающимся ползуном 2 служит подпятник 11. Резьбовая втулка 5 закреплена в станине 1 гайкой 6; штифт 17 предохраняет втулку 5 от проворачивания.

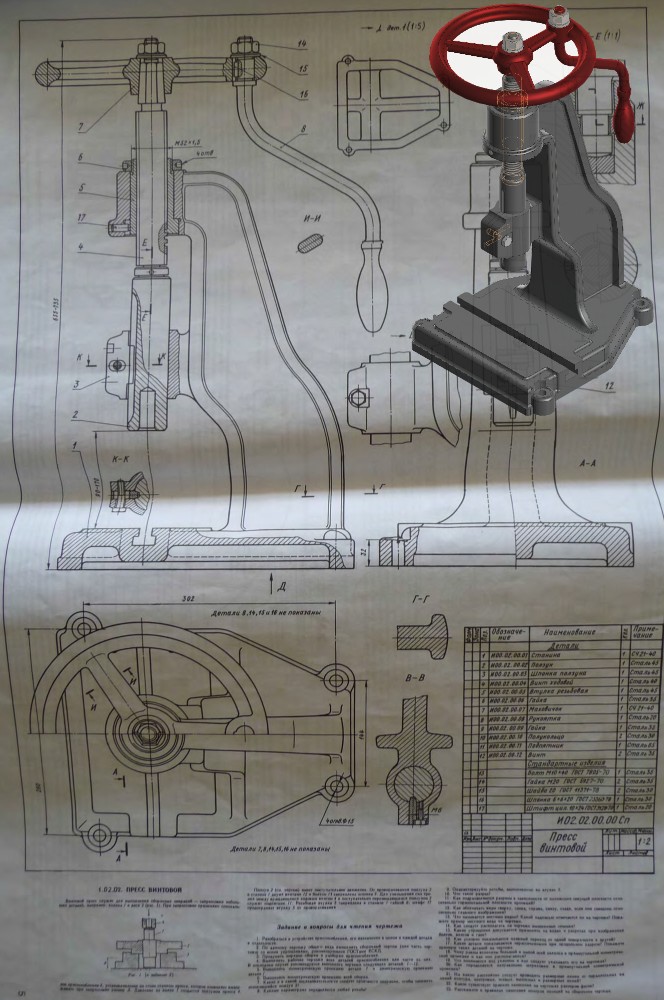

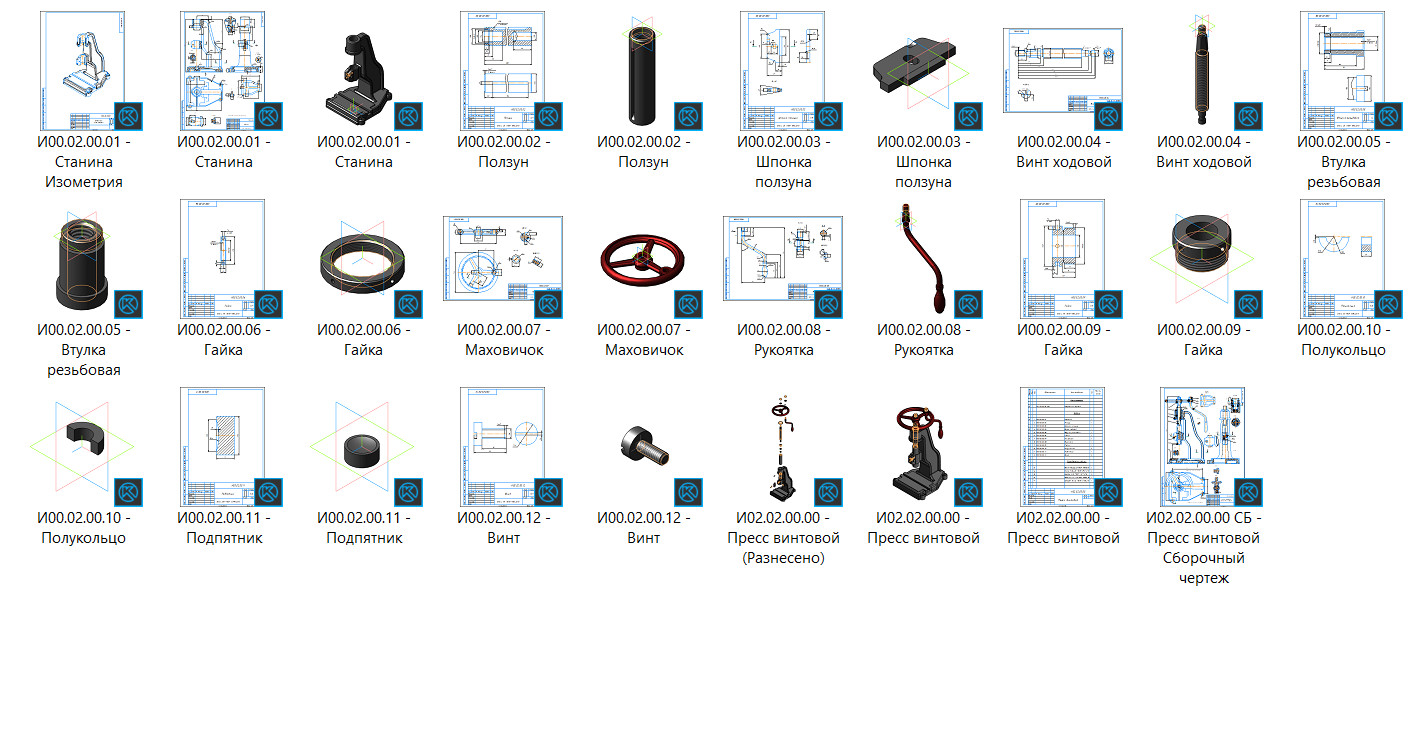

В состав работы входит:
-3D модели всех деталей;

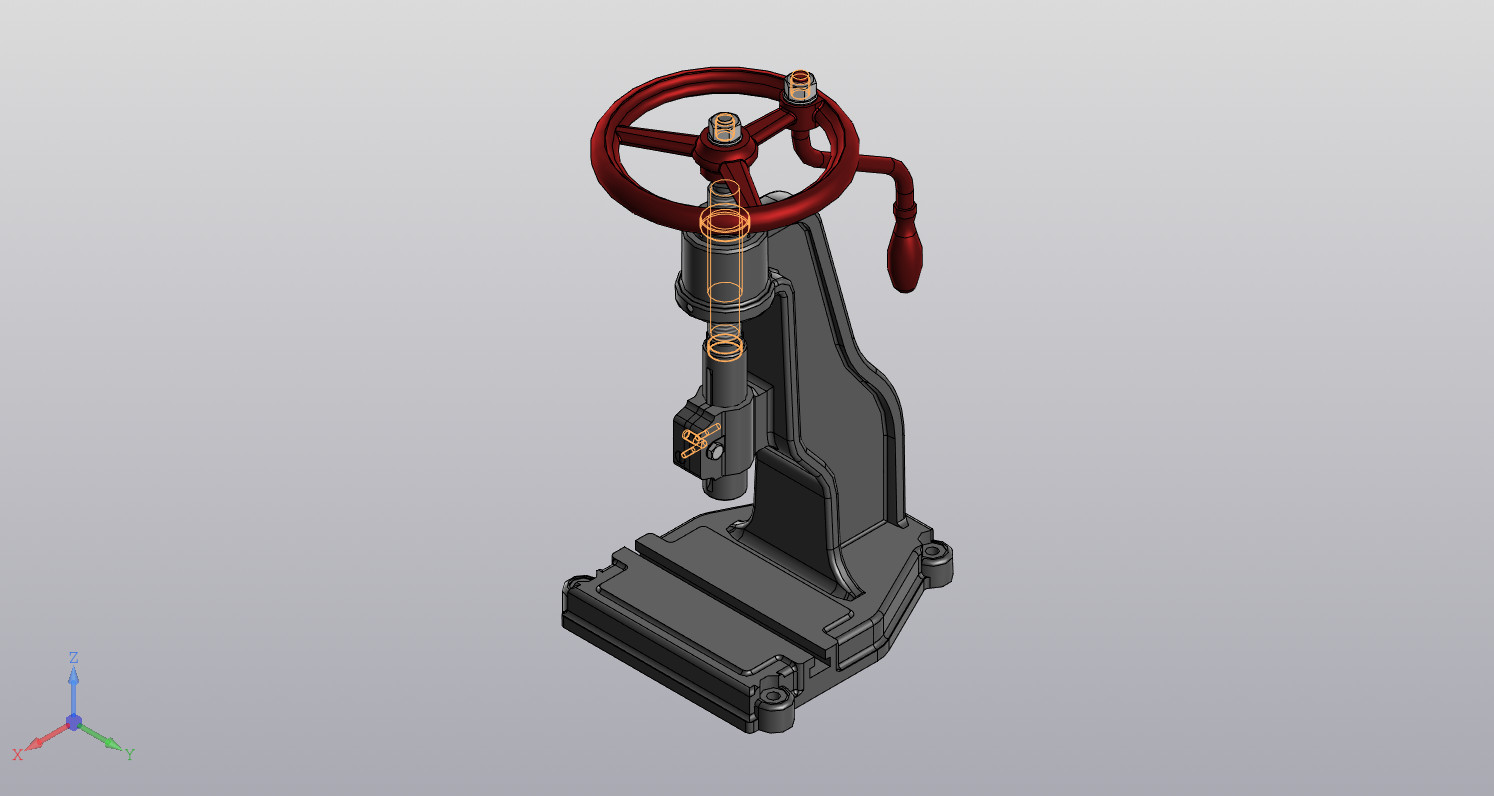

-3D сборка;
-3D сборка с разносом компонентов;
- Чертежи всех деталей (деталирование);

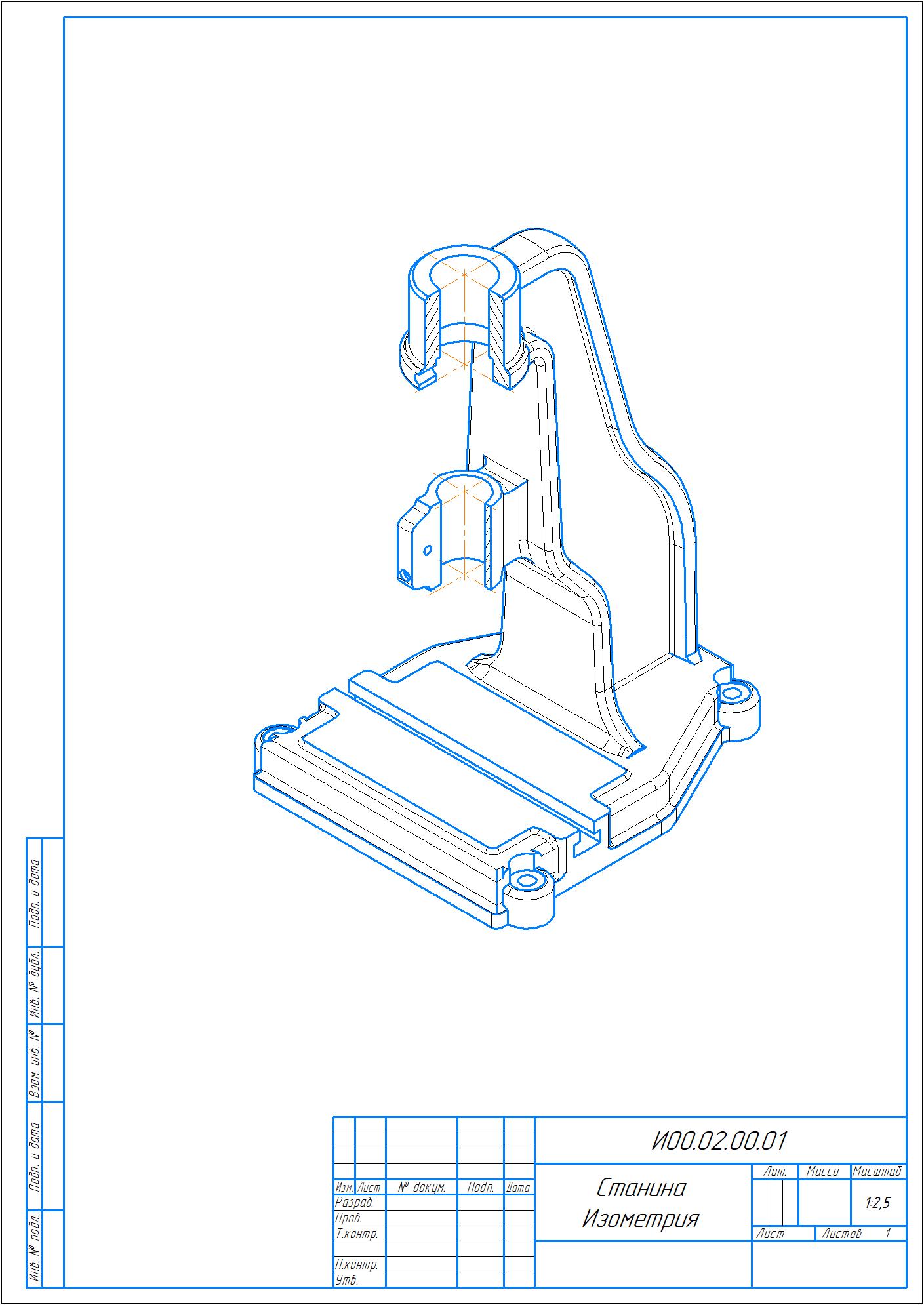

- Изометрия детали Станина;
- Сборочный чертеж;
- Спецификация.

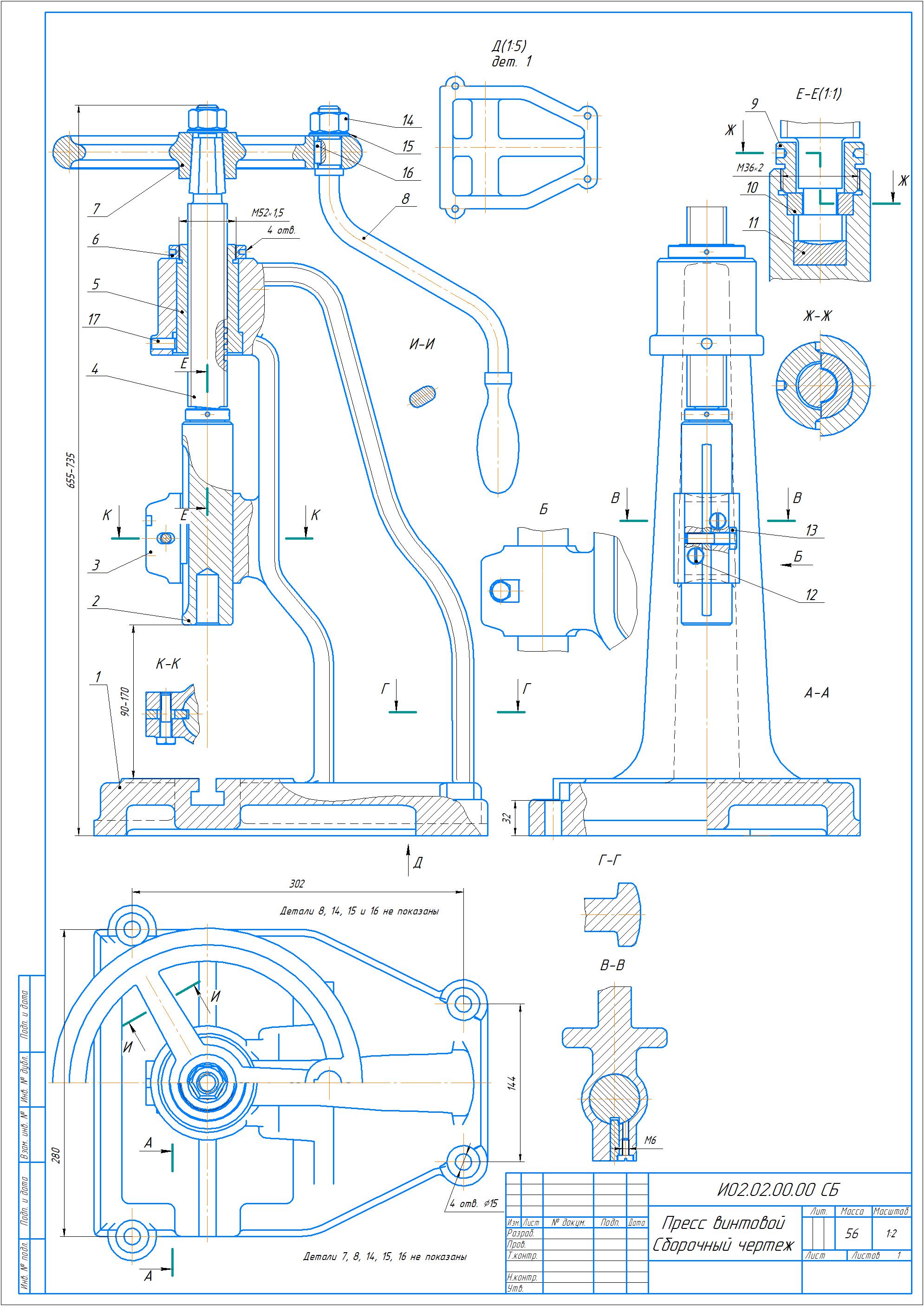

И02.02.00.00 СБ - Пресс винтовой Сборочный чертеж
И00.02.00.01 - Станина
И00.02.00.02 - Ползун

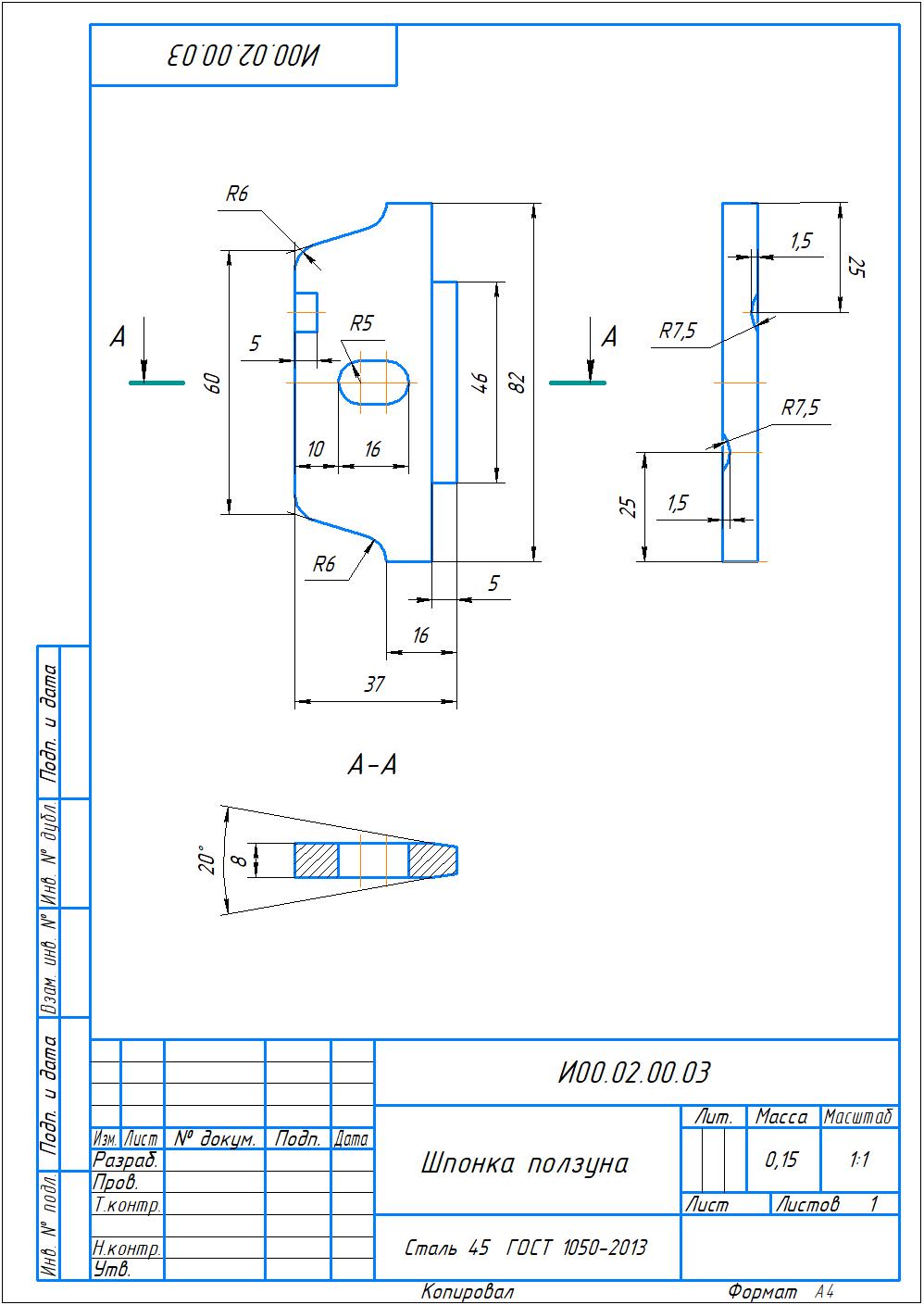

И00.02.00.03 - Шпонка ползуна
И00.02.00.04 - Винт ходовой
И00.02.00.05 - Втулка резьбовая
И00.02.00.06 - Гайка
И00.02.00.07 - Маховичок
И00.02.00.08 - Рукоятка
И00.02.00.09 - Гайка
И00.02.00.10 - Полукольцо
И00.02.00.11 - Подпятник
И00.02.00.12 - Винт
Выполнено в программе Компас
