В.А. Леонова, О.П. Галанина. Альбом сборочных чертежей для чтения и деталирования. Вариант 02.012 - Насос воздушный.
Данный поршневой насос смонтирован в машине и предназначен для отсасывания воздуха из замкнутого пространства машины. Основные детали насоса: цилиндр 1, поршень 2 и поршневые кольца 3. Шток 5 и кривошип 9, соединенные пальцем 7, преобразуют вращательное движение зубчатого колеса 8 в возвратно-поступательное движение поршня в цилиндре. Поршень крепится на штоке 5 специальной гайкой 4, которая имеет два цилиндрических отверстия под ключ для завинчивания. Винты 15, соединяющие гайку с поршнем, предохраняют ее от отвинчивания. В верхней части цилиндра расположены всасывающий 12 и нагнетательный 11 клапаны. Отверстия (седла) в корпусах клапанов закрыты шариками 28, которые прижаты пружинами 13. Сила прижатия пружин регулируется гайками 10. При движении поршня вниз в цилиндре создается разрежение, всасывающий клапан 12 открывается, и воздух из системы засасывается в цилиндр. При движении поршня вверх под действием сжатого воздуха открывается нагнетательный клапан 11, и воздух выталкивается в атмосферу. В ось 6 и палец 7 запрессованы штифты 20, которые предохраняют их от проворачивания, так как заведены в прорези, имеющиеся в кривошипе и станине. Трущиеся поверхности смазываются через масленки 26 и 27.

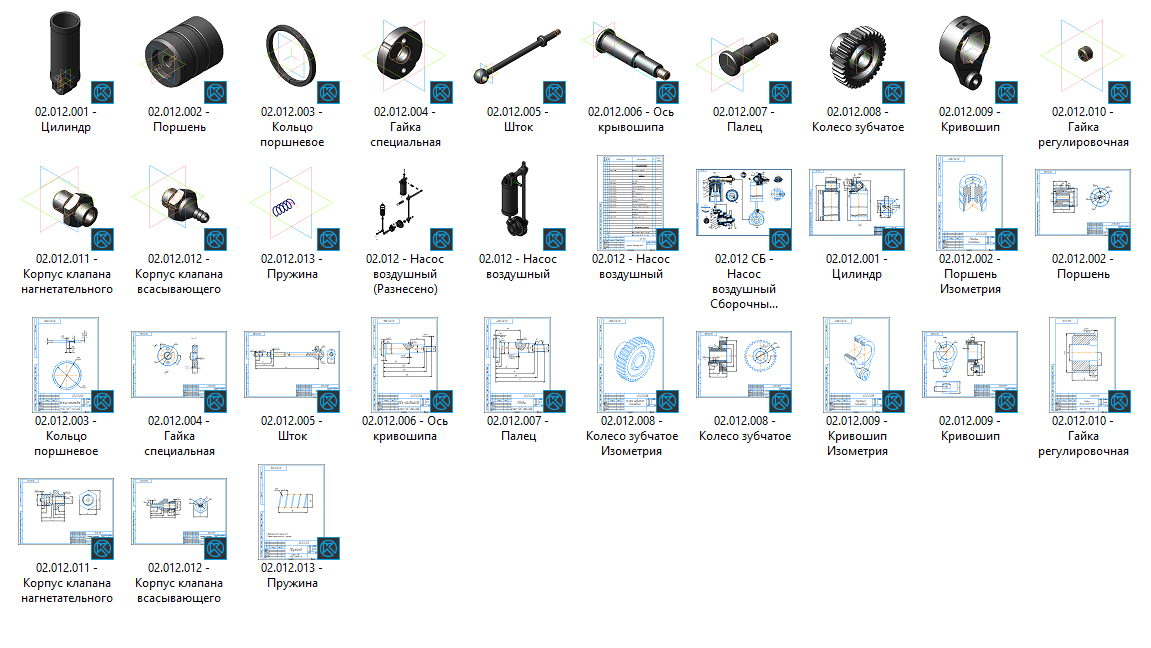

В состав работы входит:
-3D модели всех деталей;

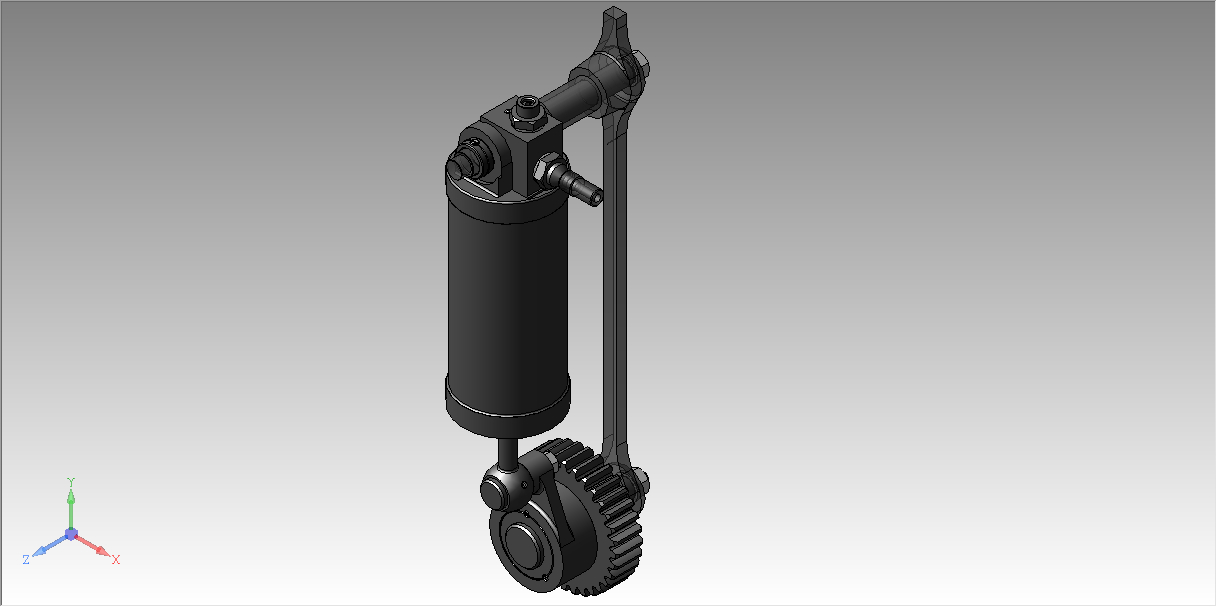

-3D сборка;

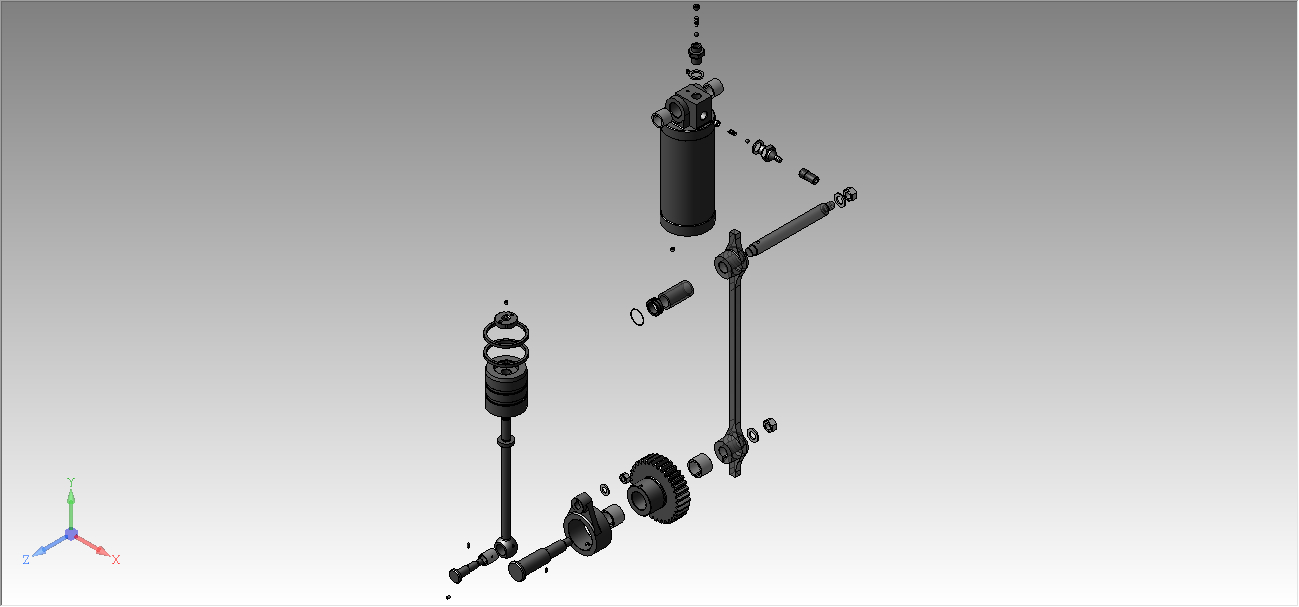

-3D сборка с разносом компонентов;
- Чертежи всех деталей;

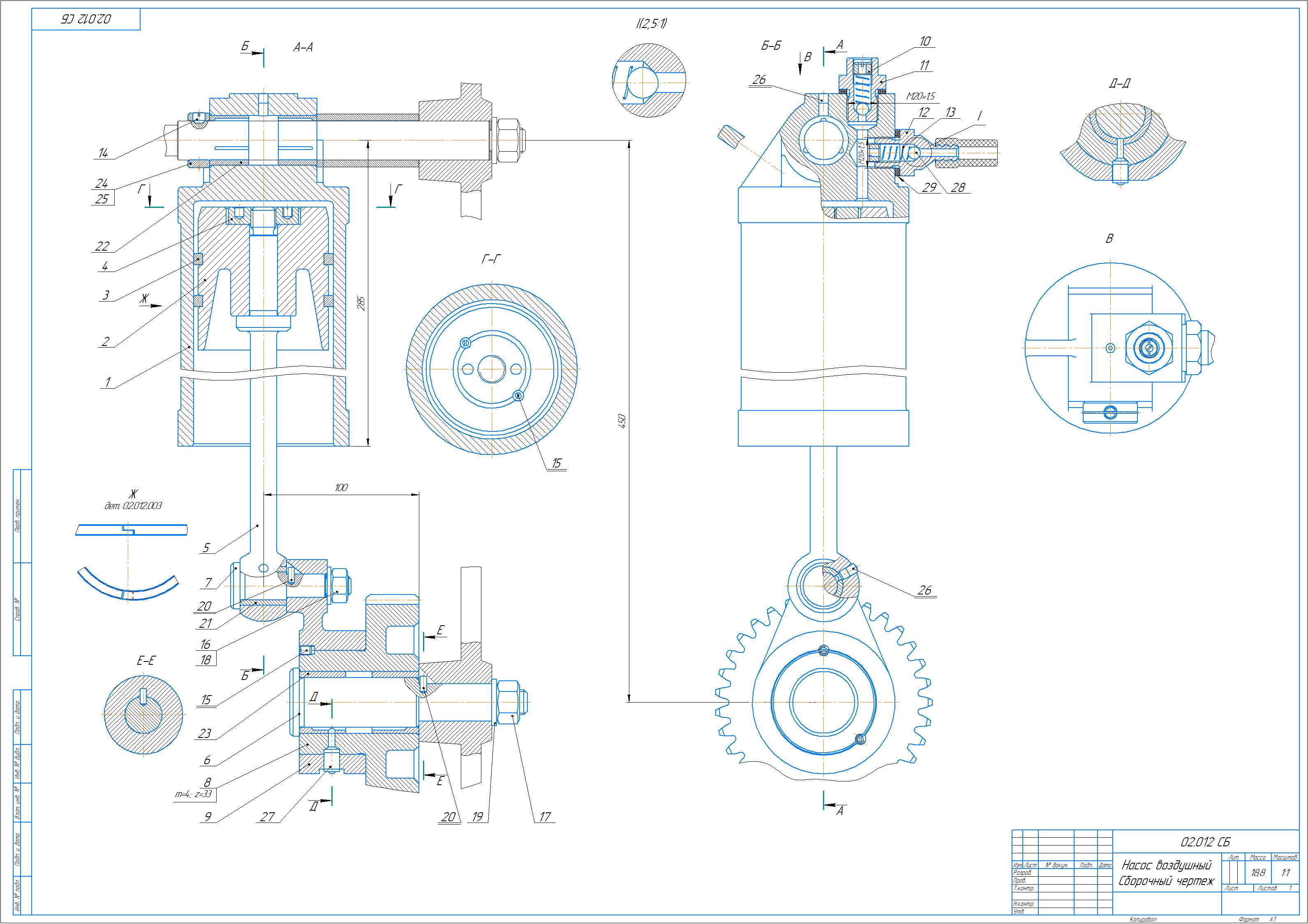

-Сборочный чертеж;
-Спецификация.

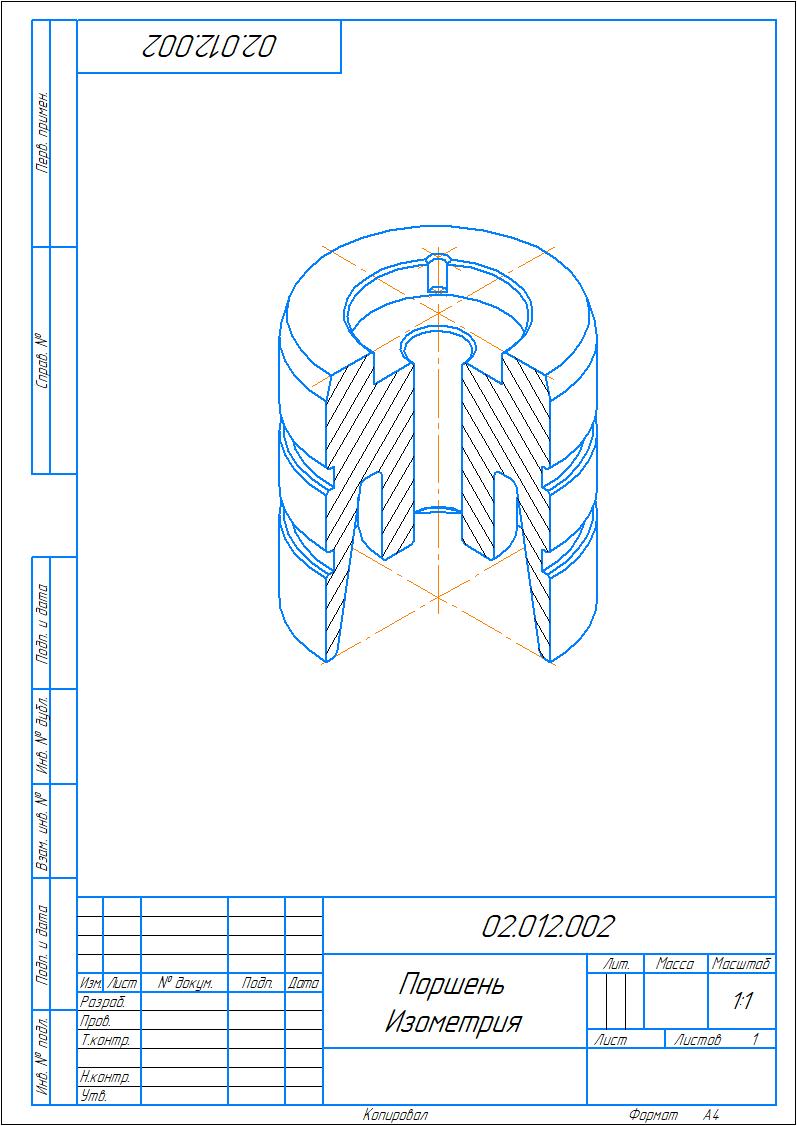

-Изометрия детали Поршень, Колесо зубчатое, Кривошип
02.012 СБ - Насос воздушный Сборочный чертеж
02.012.001 - Цилиндр
02.012.002 - Поршень
02.012.003 - Кольцо поршневое
02.012.004 - Гайка специальная
02.012.005 - Шток
02.012.006 - Ось кривошипа
02.012.007 - Палец
02.012.008 - Колесо зубчатое
02.012.009 - Кривошип

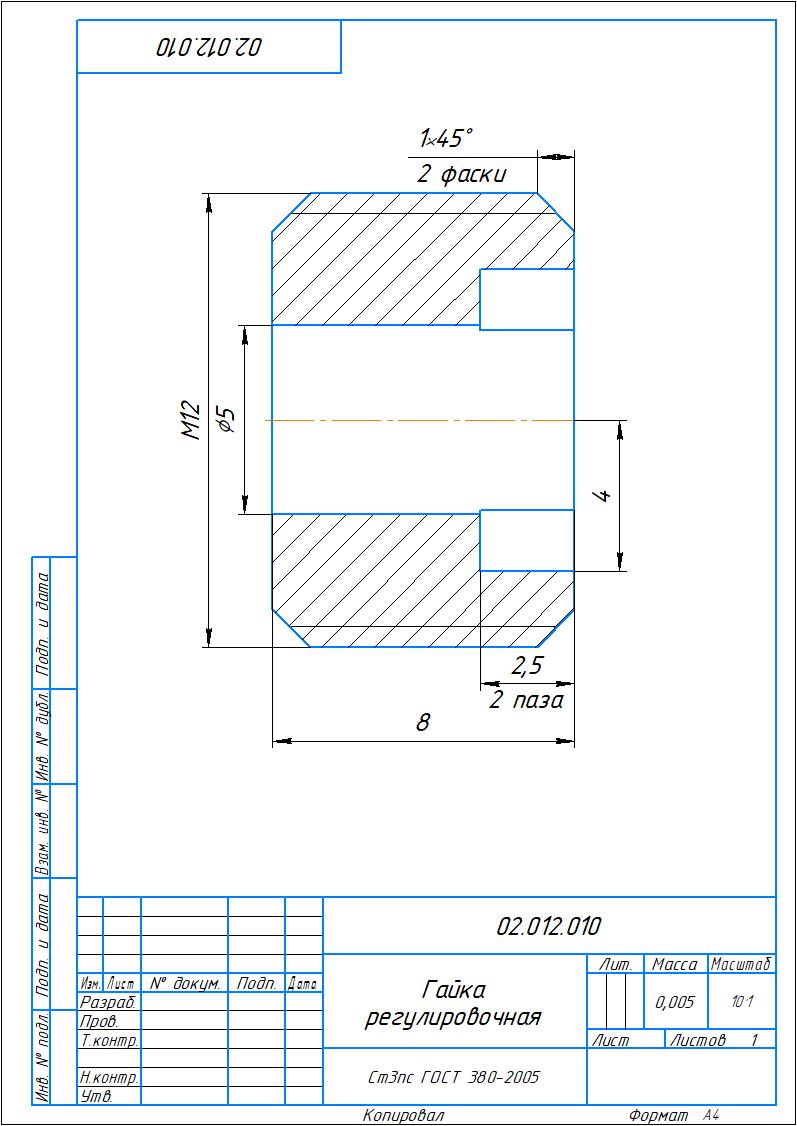

02.012.010 - Гайка регулировочная
02.012.011 - Корпус клапана нагнетательного
02.012.012 - Корпус клапана всасывающего
02.012.013 - Пружина
Выполнено в программе Компас
