Штекер пружинный МРАГ.АО 0007.000

Штекер пружинный МРАГ.АО 0007.000

Штекер пружинный служит для соединения кабеля с прибором.

На кабель одевается зажим поз.9 и втулка поз.8. оплетка кабеля зажимается между корпусом поз.7 и втулкой поз.8. жила кабеля вставляется в отверстие штекера поз.5 и спаивается. Скобы контактные поз.1 и поз.2 одеваются на конец штекера поз.5, которые затем расклепывается. Штекер поз.5 крепится в изоляторе с помощью развальцовки.

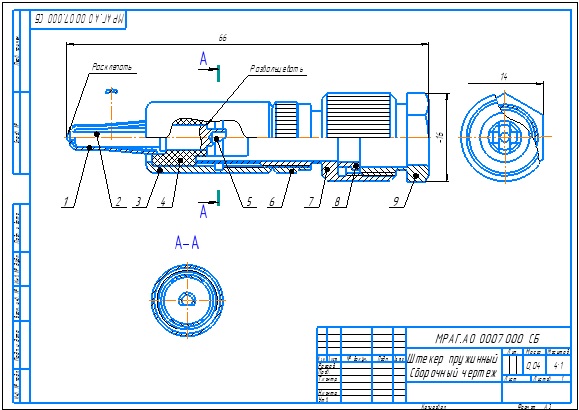

Штекер пружинный МРАГ.АО 0007.000 СБ

Штекер пружинный МРАГ.АО 0007.000 спецификация

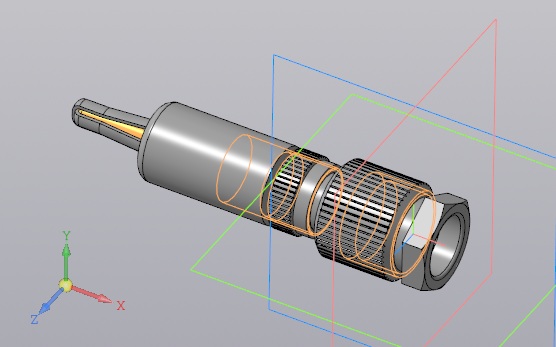

Штекер пружинный МРАГ.АО 0007.000 3д модель

Штекер пружинный МРАГ.АО 0007.000 чертежи

Скоба контактная нижняя МРАГ.АО 0007.001

Скоба контактная верхняя МРАГ.АО 0007.002

Крышка МРАГ.АО 0007.003

Изолятор МРАГ.АО 0007.004

Штекер МРАГ.АО 0007.005

Контргайка МРАГ.АО 0007.006

Корпус МРАГ.АО 0007.007

Втулка МРАГ.АО 0007.008

Зажим МРАГ.АО 0007.009

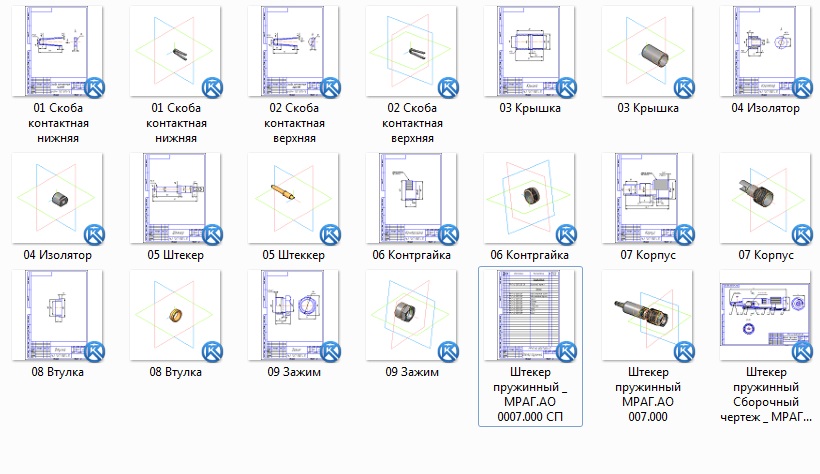

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

По другим вариантам и всем вопросам пишите в Л/С. Отвечу и помогу.
