Клапан регулируемый. Вариант 13

Корпус 1 изготовлен из стали, имеет трубную резьбу 1/2" для подключения к рабочей камере.

Штуцер специальный 2 изготовлен из стали, вставляется в горизонтальное от­верстие корпуса, имеет трубную резьбу 7/8" для подключения к трубопроводу. Труба показана на рисунке тонкой штрихпунктирной линией.

Игла регулирующая 3 изготовлена из стали, позволяет поджать пружину 5 на­жатием на шарик 7, что обеспечивает зазор, гарантирующий дозированный постоянный пропуск рабочей среды. Если иглу немного отвернуть, ликвидировав нажим на шарик, клапан будет работать по типу обратного клапана.

Гайка специальная 4 изготовлена из стали, имеет резьбу труб 1/2" обеспечи­вает поджатие пружины 5.

Пружина изготовлена из пружинной проволоки, обеспечивает определенное давление на шарик 7, перекрывающий проход рабочей среды.

Прокладки резиновые 6 (2 шт.) обеспе­чивают плотность присоединения штуцера 2 и трубы (показана тонкой штрихпунктирной линией) к корпусу 1. Шарик 7 изготовлен из стали, обеспе­чивает перекрытие рабочего отверстия и дозированный пропуск рабочей среды. Гайка накидная 8 изготовлена из стали, служит для зажима прокладки 9, изо­лирующей рабочую полость клапана от внешней среды. Прокладка резиновая 9.

Клапан регулируемый устанавливается на трубопровод, подводящий рабочую среду к аппарату. Рабочая среда подается через штуцер и систему отверстий на шарик. Зазор, создаваемый нажатием иглы 3 на шарик 7, обеспечивает дози­рованное поступление и расход рабочей среды.

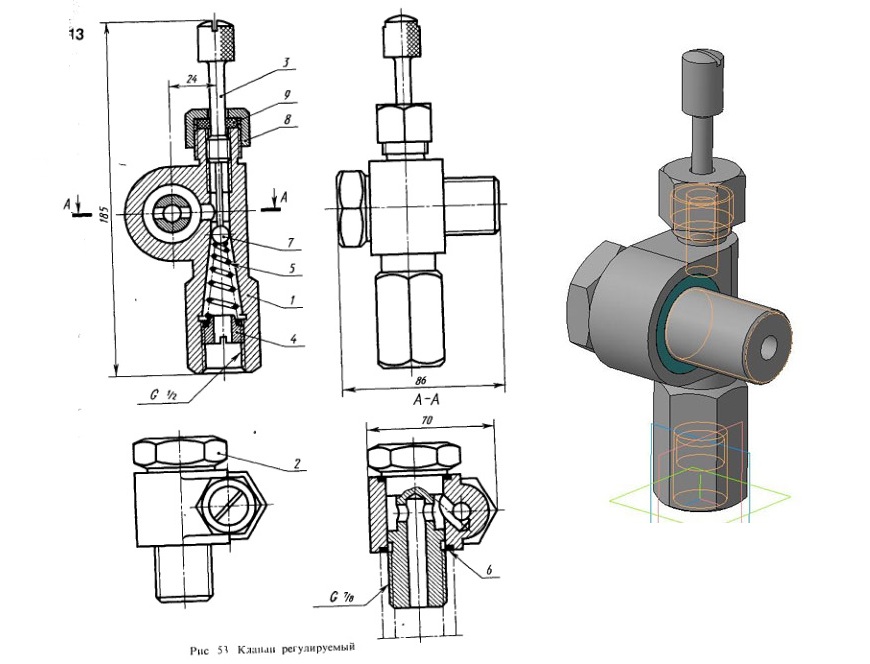

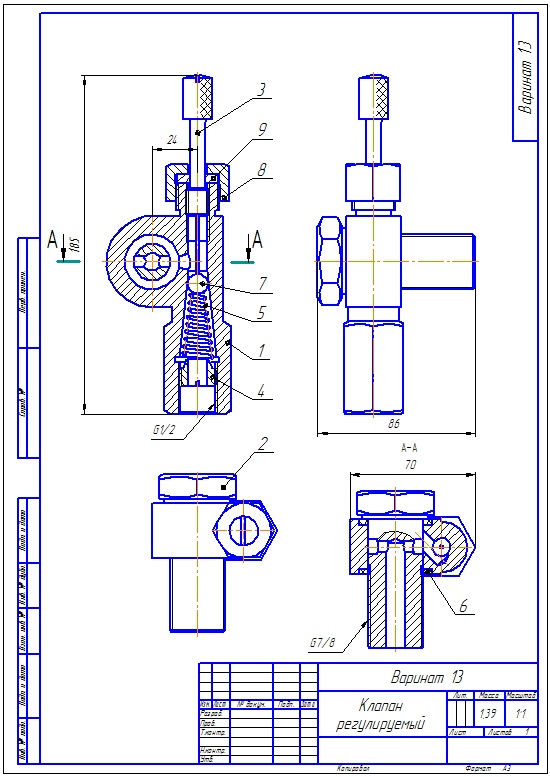

Клапан регулируемый сборочный чертеж

Клапан регулируемый спецификация

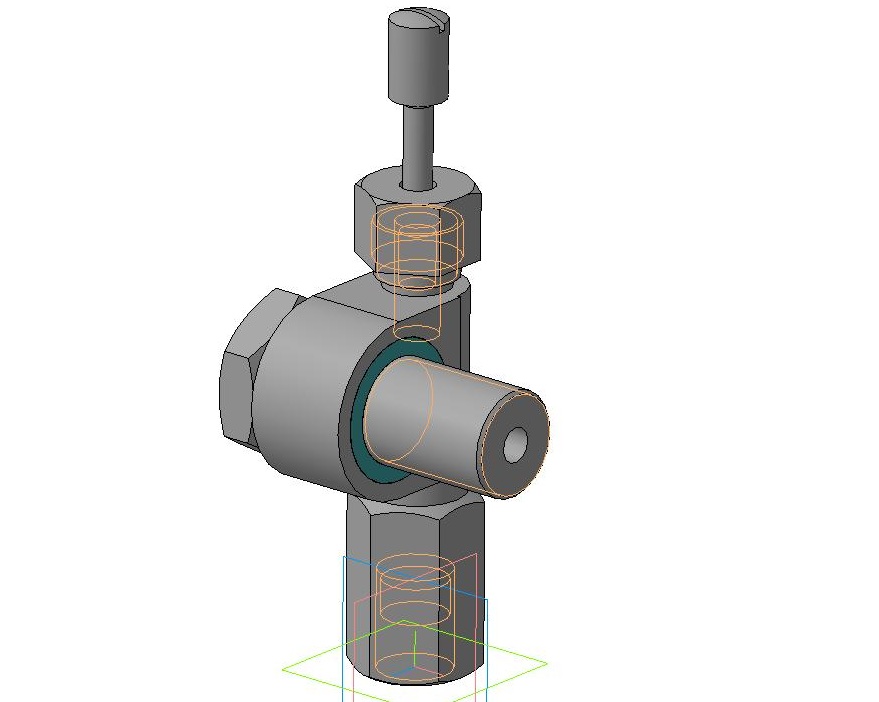

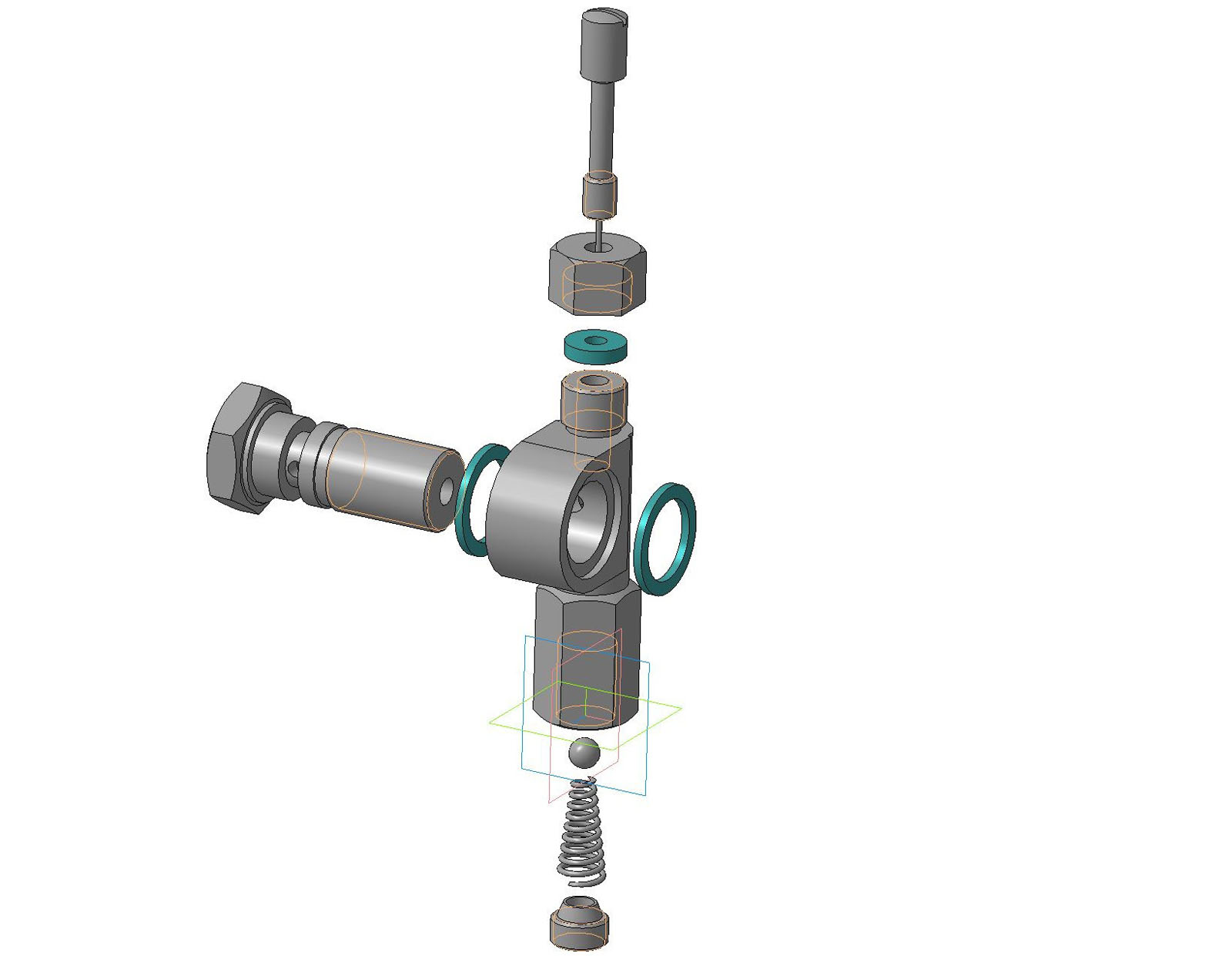

Клапан регулируемый 3д модель

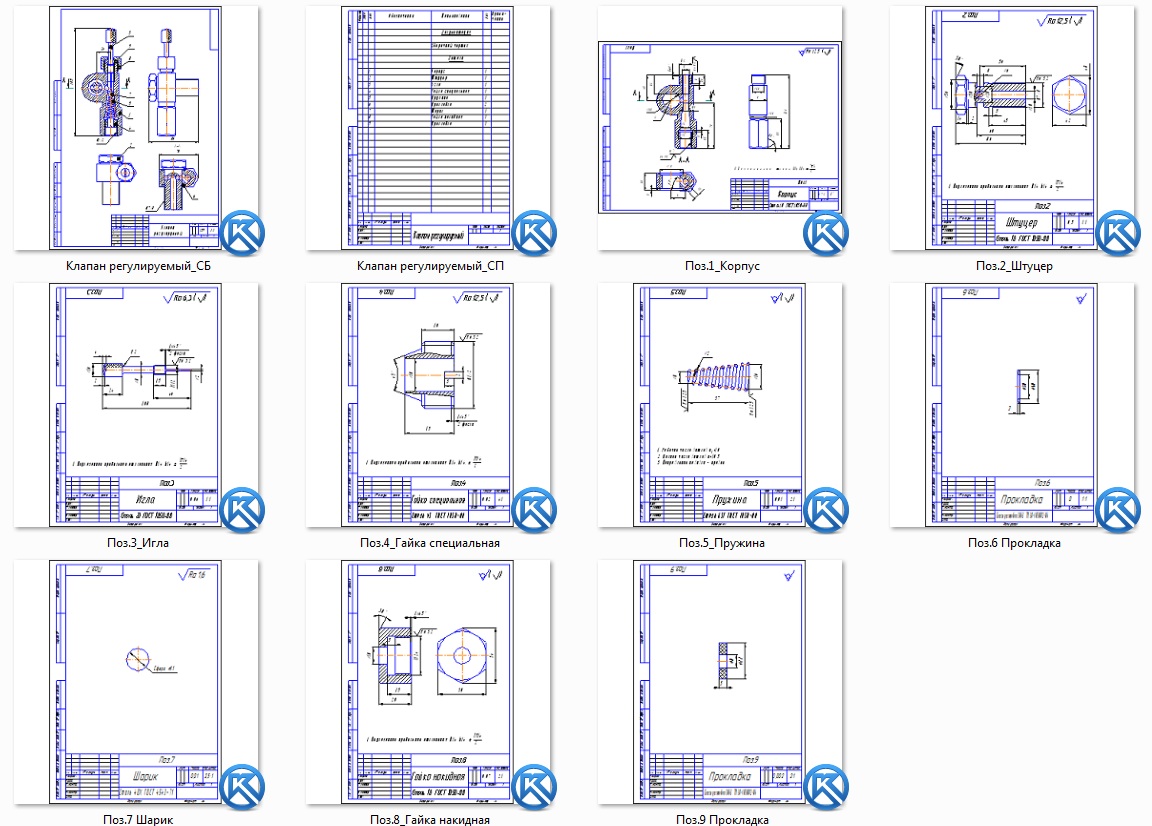

Клапан регулируемый чертежи

Поз.1_Корпус

Поз.2_Штуцер

Поз.3_Игла

Поз.4_Гайка специальная

Поз.5_Пружина

Поз.6 Прокладка

Поз.7 Шарик

Поз.8_Гайка накидная

Поз.9 Прокладка

Чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) сделано и открываются в компасе v13, компас v14, компас v15, компас v16, компас v17, компас v18, компас v19, компас v20, компас v21, компас v22 и выше версиях компаса.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

По всем вопросам пишите в Л/С. Отвечу и помогу.
