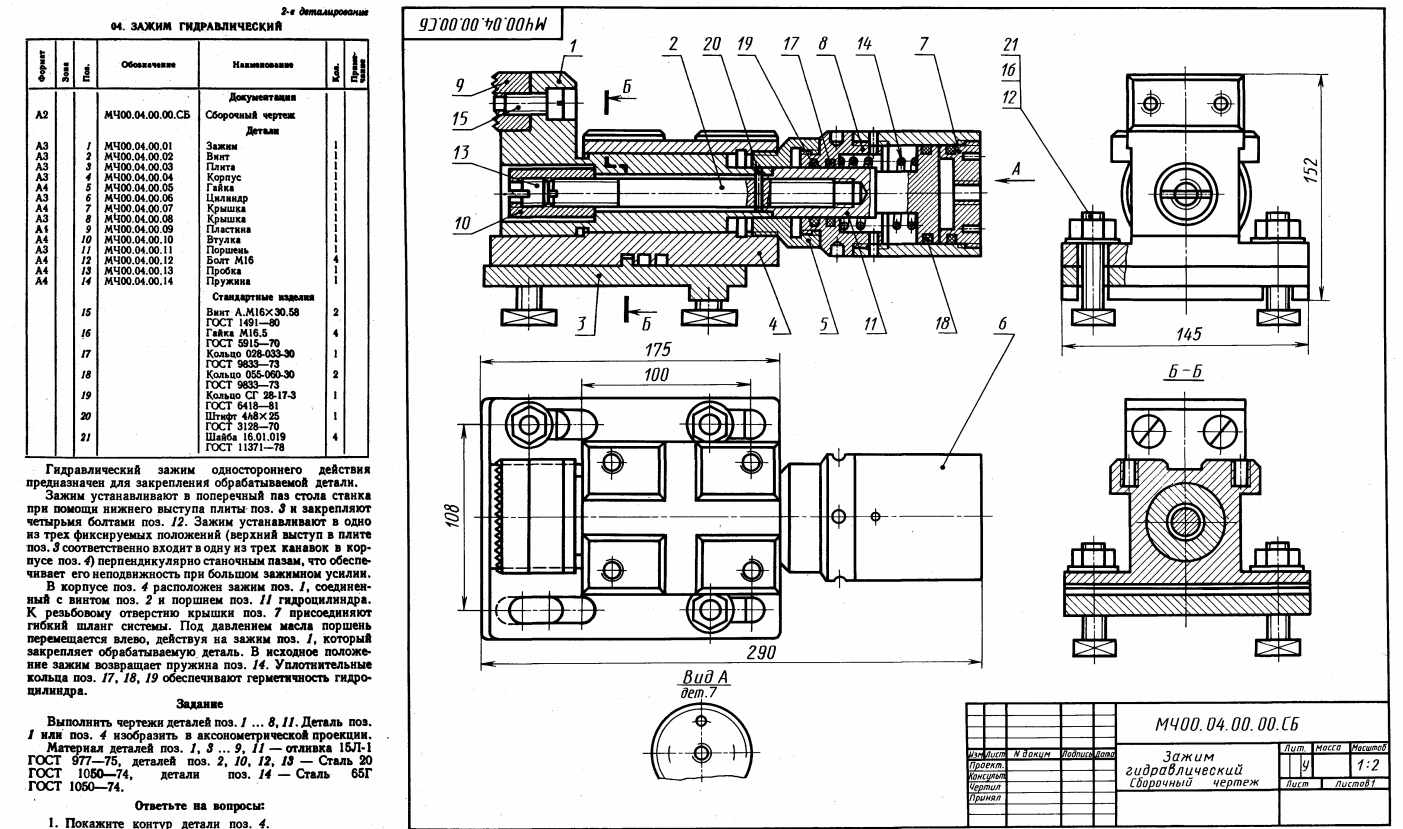

Задание № 4 из альбома C.К. Боголюбов "Чтение и деталирование сборочных чертежей
Деталирование зажима гидравлического. Рабочие чертежи 9 деталей:

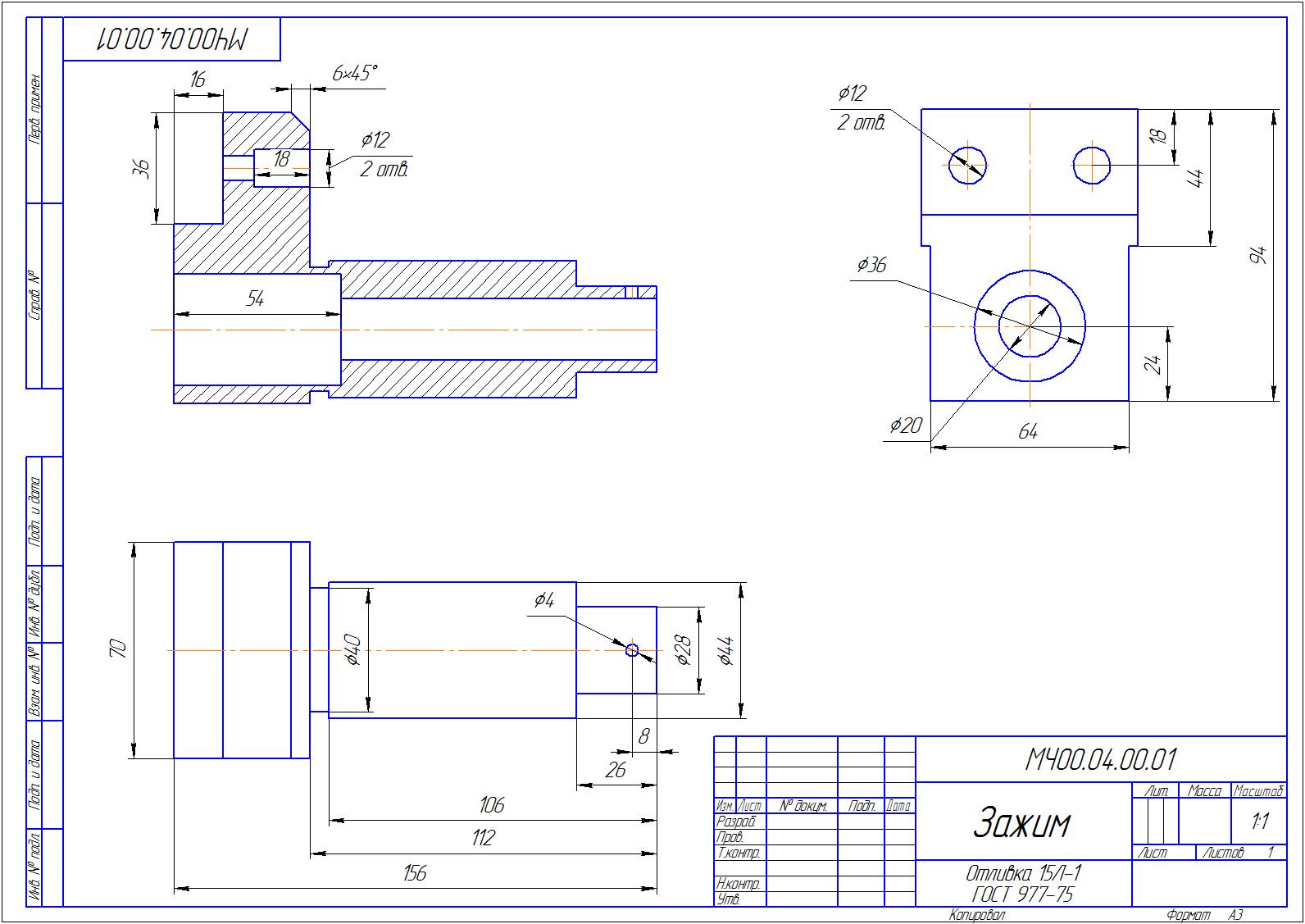

1. Зажим
2. Винт
3. Плита

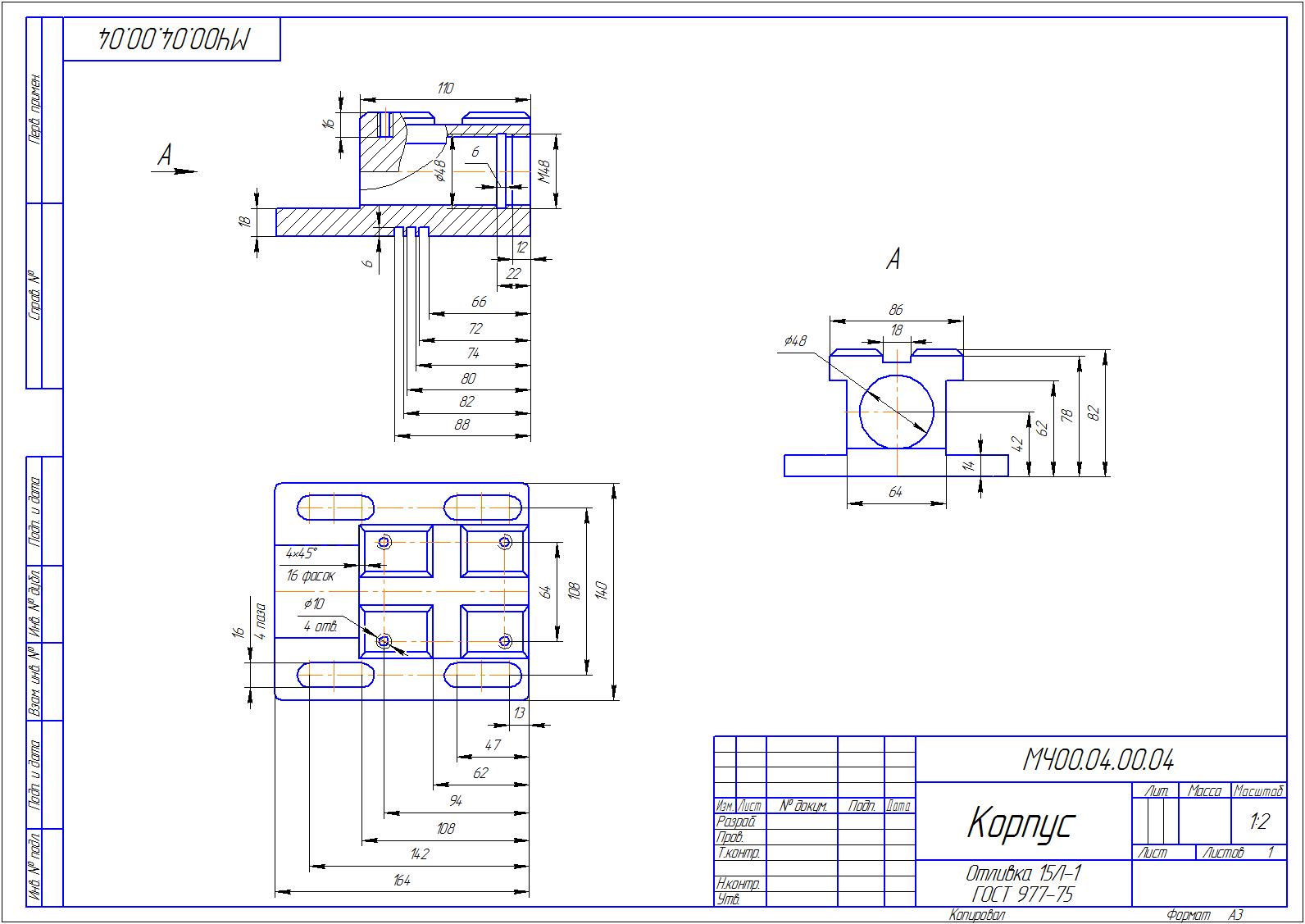

4. Корпус
5. Гайка
6. Цилиндр
7. Крышка
8. Крышка
9. Поршень

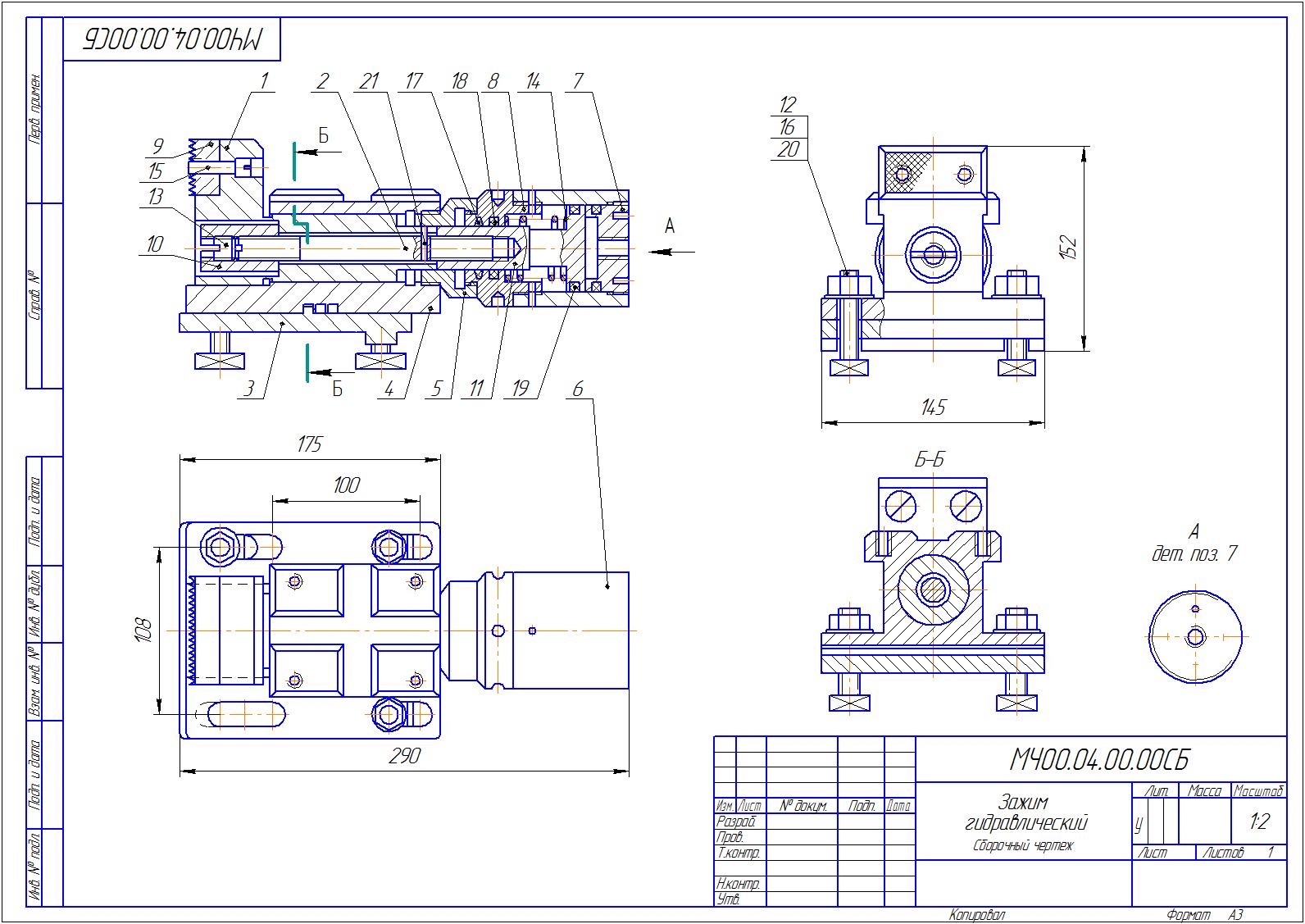

Сборочный чертеж, спецификация
Зажим гидравлический МЧ00.04.00.00 Сборочный чертеж и деталировка
