Задание №44 из альбома Боголюбова С.К. Чтение и деталирование сборочных чертежей
Деталирование зажима гидравлического. Рабочие чертежи 13 деталей:

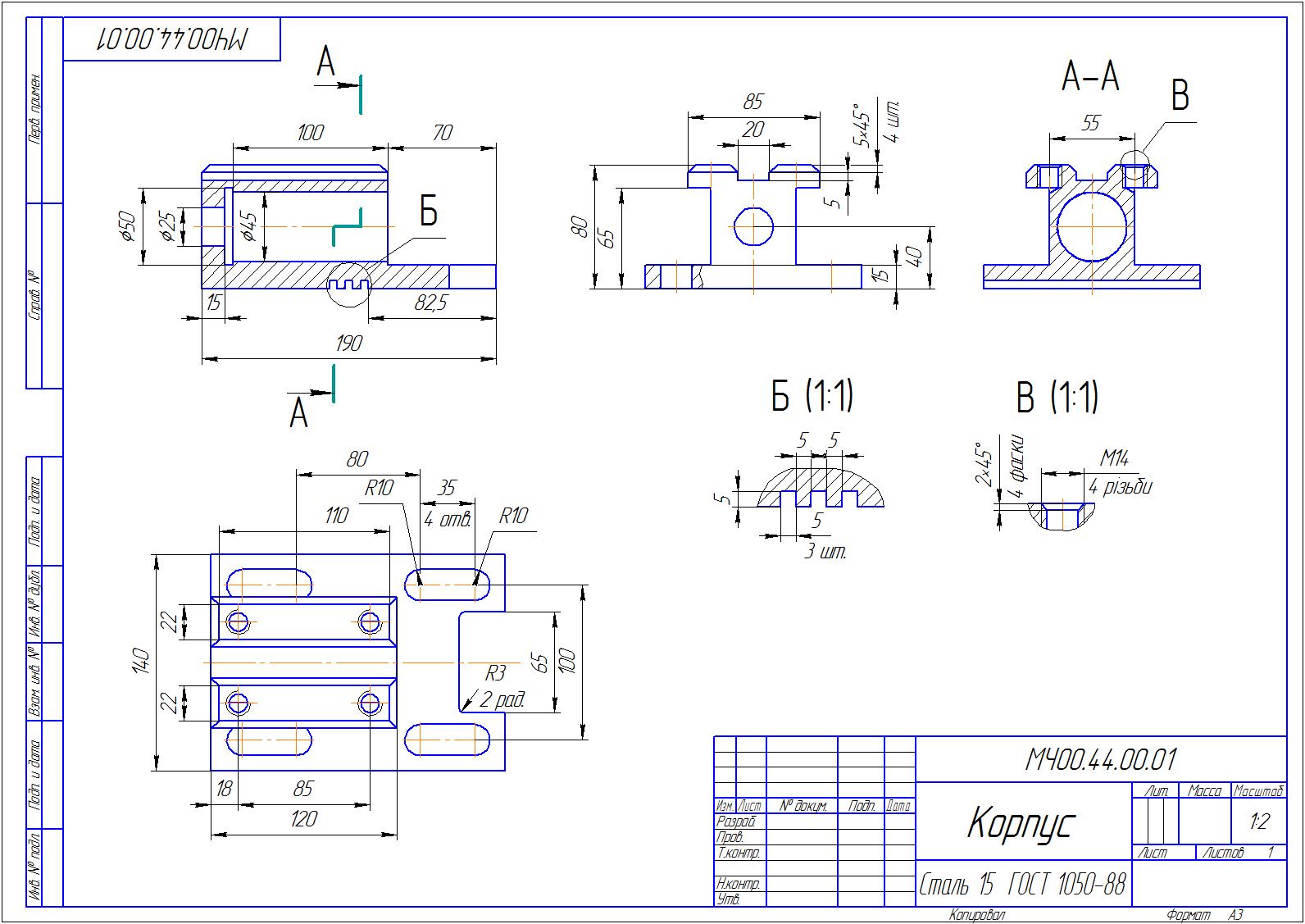

1. корпус
2. крышка
3. крышка
4. шток
5. цилиндр
6. пружина
7. пружина
8. поршень
9. плита
10. пластина
11. зажим
12. гайка
13. болт М18
Сборочный чертеж, спецификация

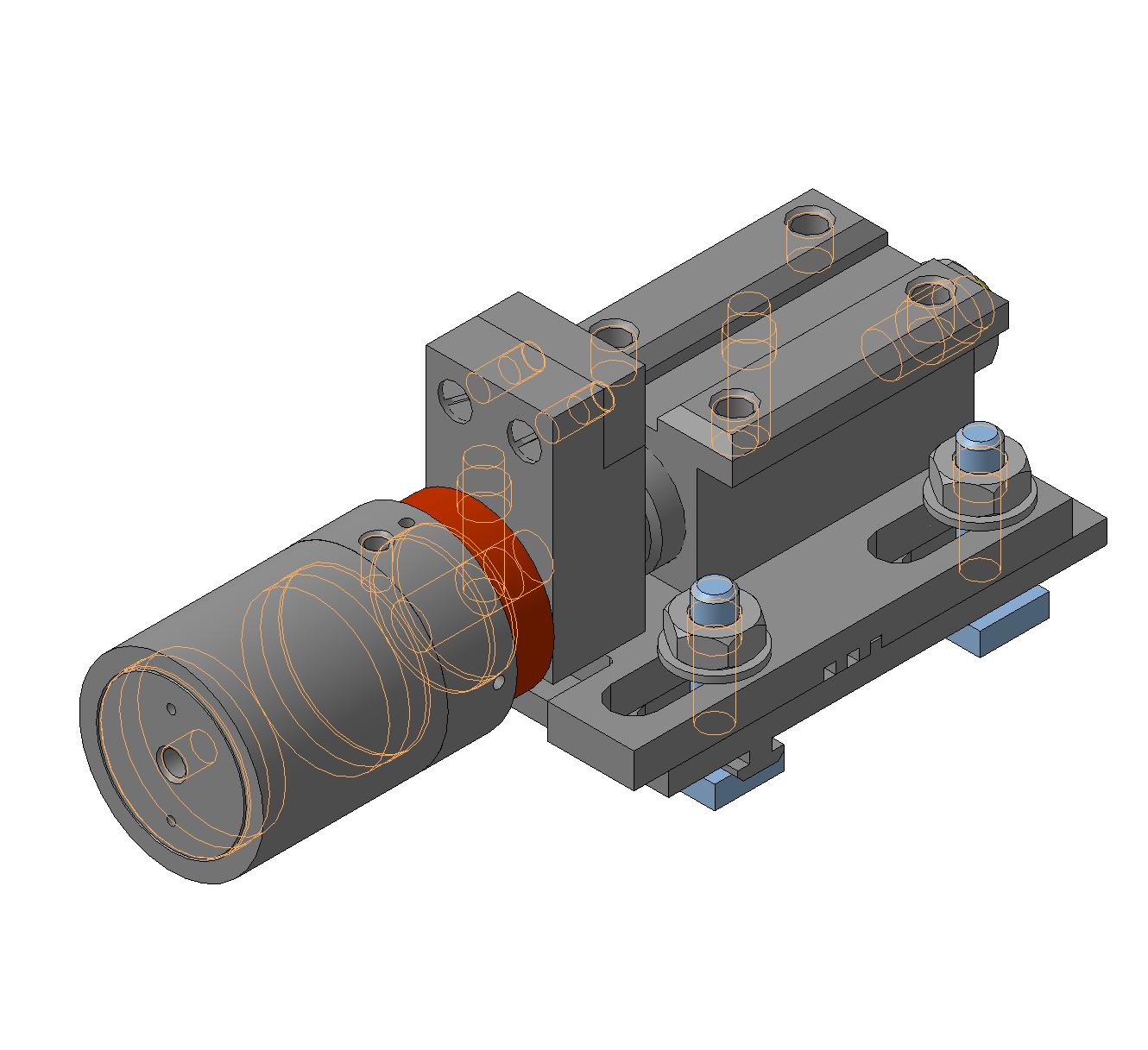

ЗD модели деталей и сборка

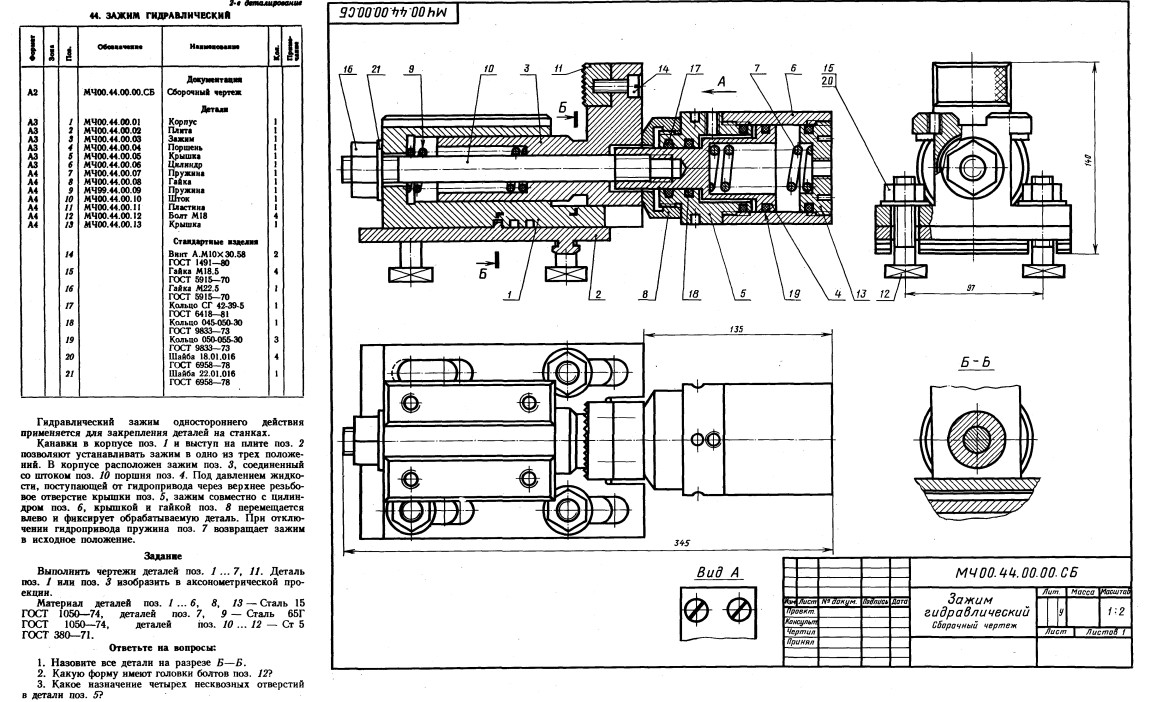

Зажим гидравлический МЧ00.44.00.00 Сборочный чертеж и деталировка
