Сапельников А.А. Инженерная графика. Деталирование. Вариант 15

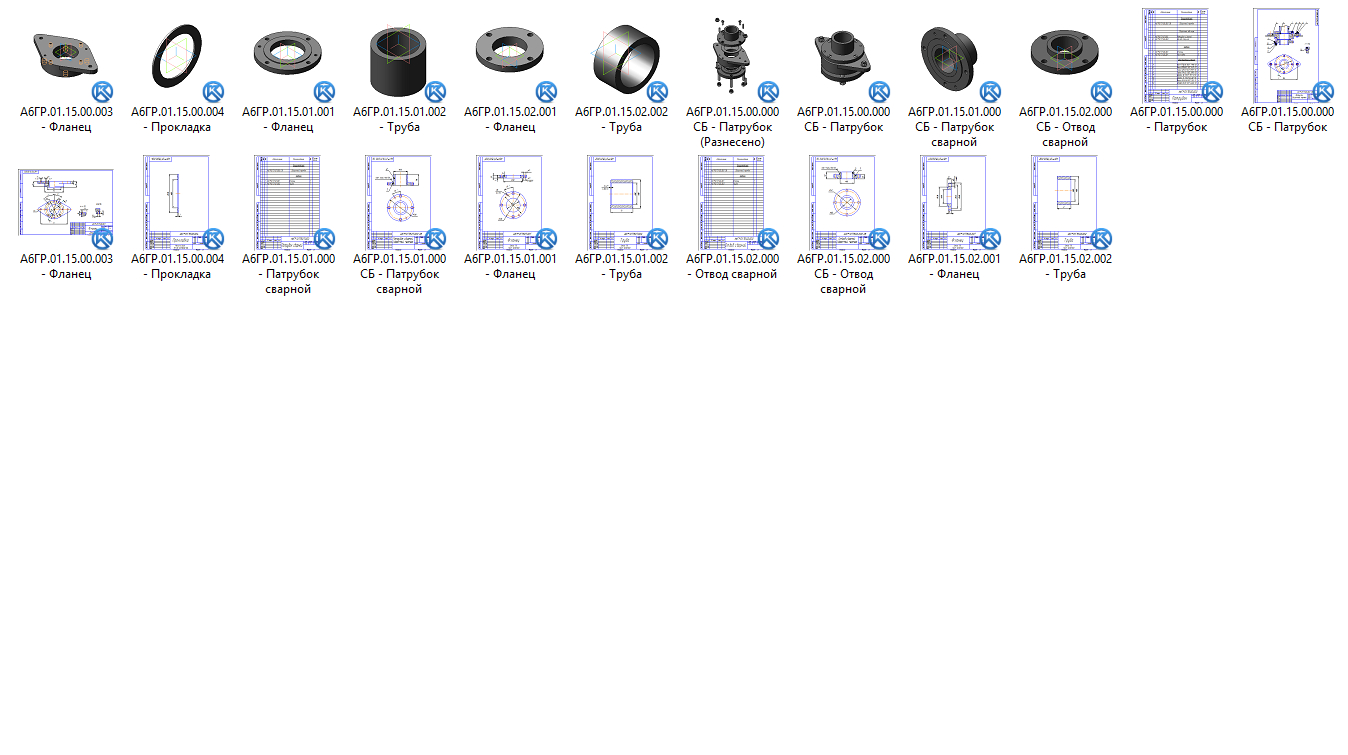

В состав работы входит:
-3D модели всех деталей;

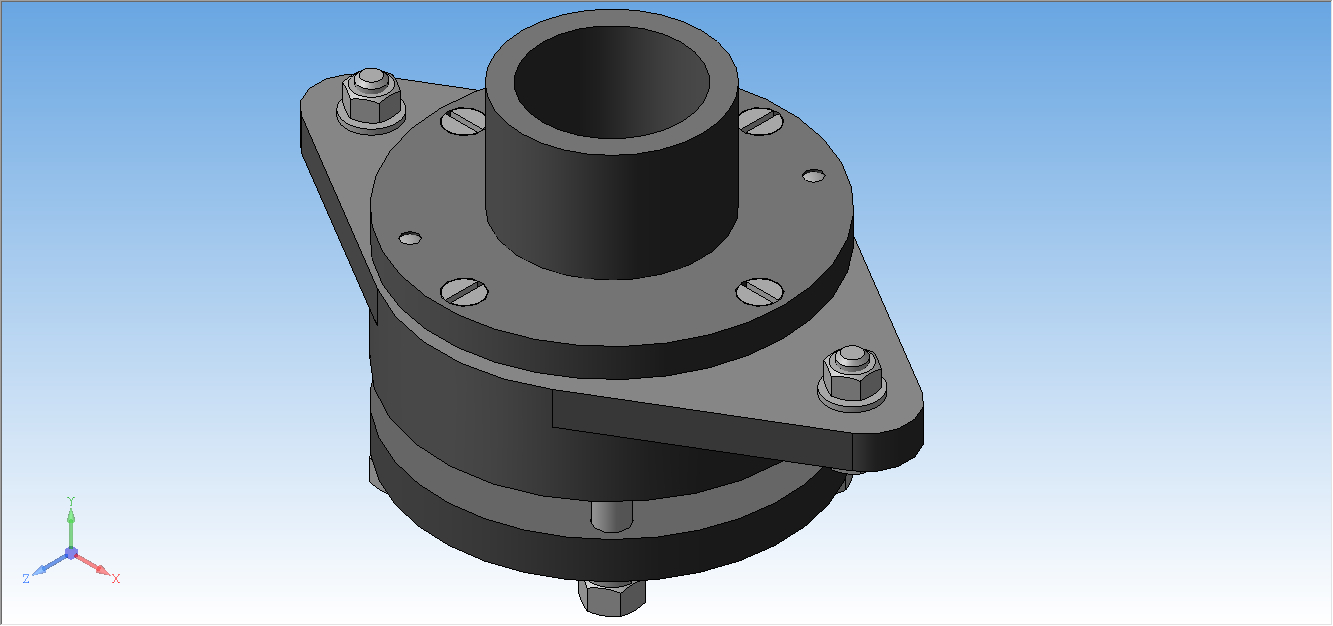

-3D сборка;
-3D сборка с разносом компонентов;
- Чертежи всех деталей;
-Сборочный чертеж;
-Спецификация.

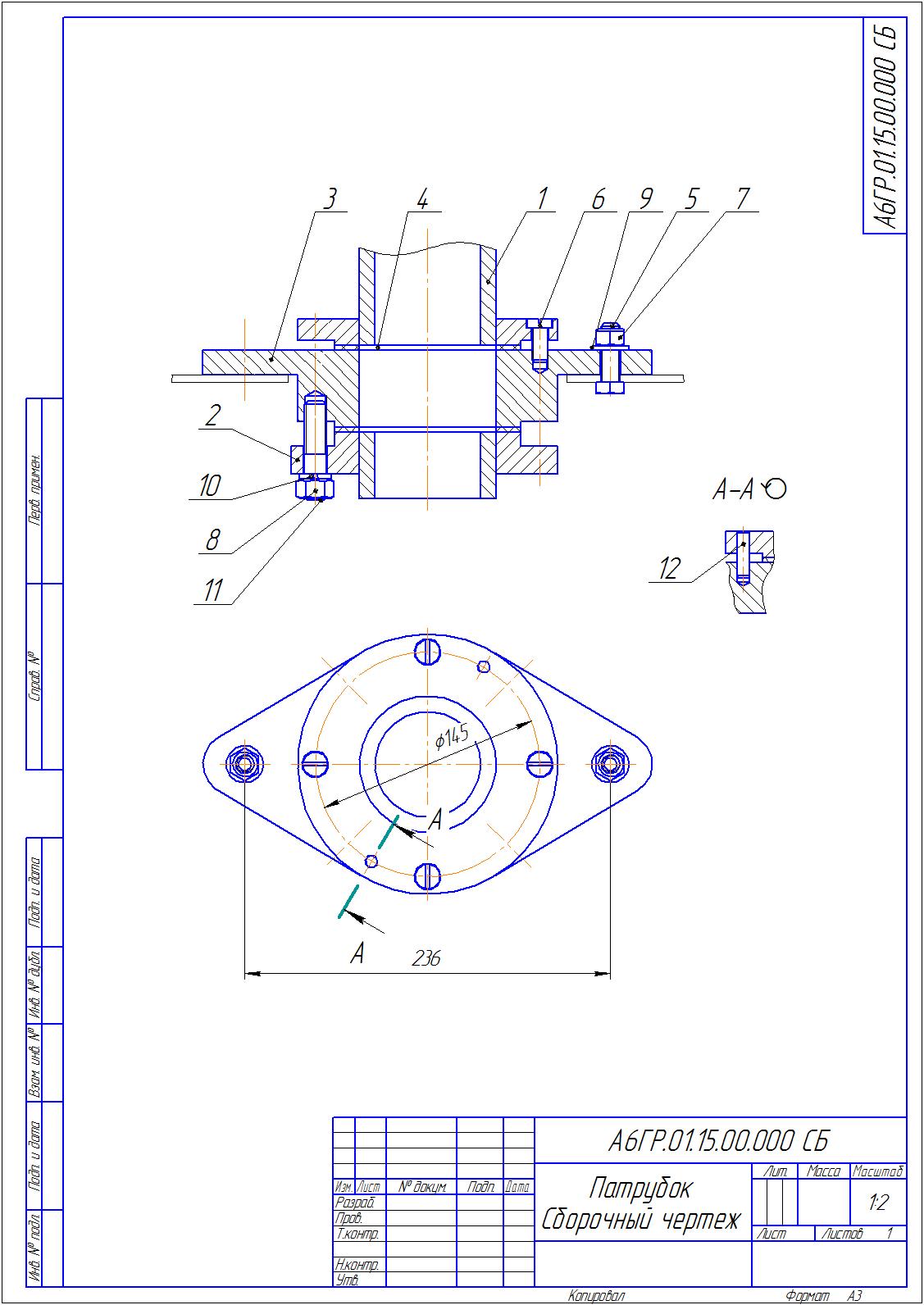

А6ГР.01.15.00.000 СБ - Патрубок
А6ГР.01.15.01.000 СБ - Патрубок сварной
А6ГР.01.15.02.000 СБ - Отвод сварной
А6ГР.01.15.00.003 - Фланец
А6ГР.01.15.00.004 - Прокладка

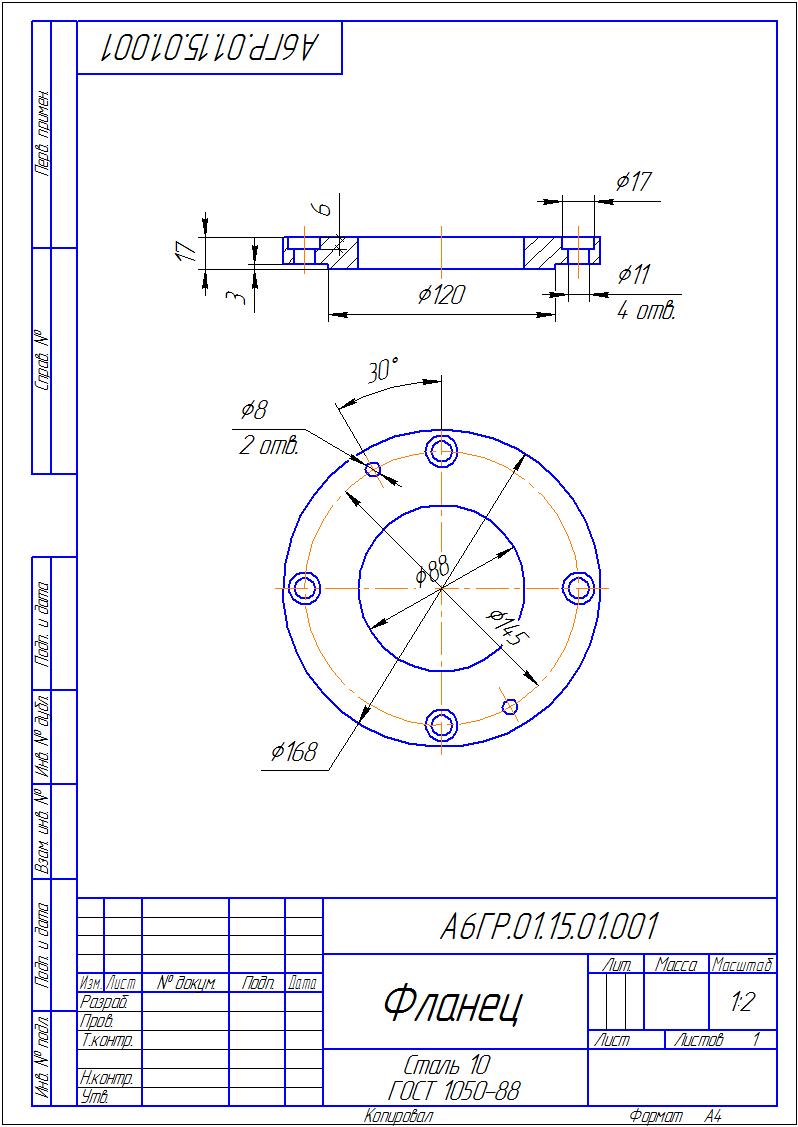

А6ГР.01.15.01.001 - Фланец
А6ГР.01.15.01.002 - Труба
А6ГР.01.15.02.001 - Фланец
А6ГР.01.15.02.002 - Труба
Выполнено в программе Компас
Помогу с другими вариантами. Пишите в личные сообщения.
